Levantamento Planialtimétrico Com RTK?

Publicado por Adenilson Giovanini em 2022-10-112022-10-11

Levantamento planialtimétrico com RTK, você acabou de colocar suas 2 mãos em um artigo definitivo a respeito do tema.

Com a leitura do mesmo você aprenderá:

• O que é o levantamento planialtimétrico com RTK;
• Qual o objetivo do mesmo e;
• Quais os produtos oriundos da planialtimetria com RTK.

Prossiga a leitura com máxima atenção.

O Que é Um Levantamento Planialtimétrico Com RTK?

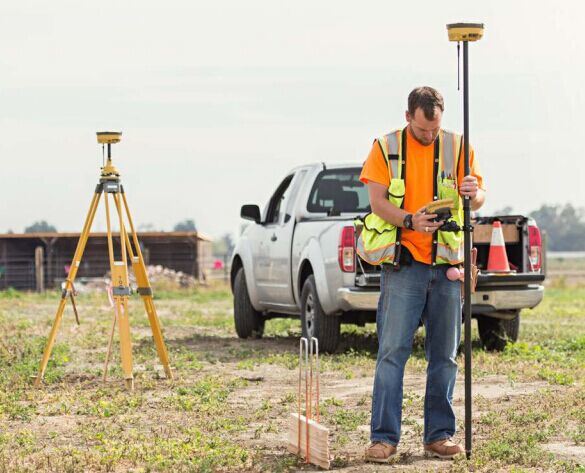

O levantamento planialtimétrico com RTK nada mais é do que um levantamento planialtimétrico no qual o mapeamento dos dados foi feito com a utilização de um kit RTK.

Como este tipo de levantamento planialtimétrico envolve ciências especificas, os dados precisarão passar por tratamentos diferenciados.

Antes de mergulharmos mais fundo nesta temática, vamos entender melhor o que é um levantamento topográfico planialtimétrico e quais os 6 tipos existentes.

Os 2 Tipos de Levantamento Planialtimétrico Existentes

O levantamento planialtimétrico é um dos 6 diferentes tipos de levantamentos topográficos presentes na NBR 13.133. São eles:

• Levantamento topográfico expedito;
• Levantamento topográfico planimétrico (ou levantamento planimétrico, ou levantamento perimétrico);
• Levantamento topográfico altimétrico (ou nivelamento);
• Levantamento topográfico planialtimétrico;
• Levantamento topográfico planimétrico cadastral e;
• Levantamento topográfico planialtimétrico cadastral.

Perceba que o levantamento planialtimétrico se divide em:

• Levantamento topográfico planialtimétrico e;
• Levantamento topográfico planialtimétrico cadastral.

Vamos entender melhor os mesmos.

O Que É Um Levantamento Topográfico Planialtimétrico

A NBR 13.133 traz a seguinte definição a respeito do levantamento topográfico planialtimétrico:

Levantamento topográfico planimétrico acrescido da determinação altimétrica do relevo do terreno e da drenagem natural.

E o seguinte conceito para levantamento topográfico altimétrico:

Levantamento que objetiva, exclusivamente, a determinação das alturas relativas a uma superfície de referência, dos pontos de apoio e/ou dos pontos de detalhes, pressupondo-se o conhecimento de suas posições planimétricas, visando à representação altimétrica da superfície levantada.

Ou seja, um levantamento planialtimétrico, normalmente possui os limites e confrontações da propriedade e também a altimetria da mesma.

Levantamento Planialtimétrico Com RTK – O Que é Um Levantamento Topográfico Planialtimétrico Cadastral

A NBR 13.133 traz a seguinte definição a respeito do levantamento topográfico planialtimétrico cadastral:

Levantamento topográfico planialtimétrico acrescido dos elementos planimétricos inerentes ao levantamento planimétrico cadastral, que devem ser discriminados e relacionados nos editais de licitação, propostas e instrumentos legais entre as partes interessadas na sua execução.

Trazendo o seguinte conceito para levantamento topográfico planimétrico cadastral:

Levantamento planimétrico acrescido da determinação planimétrica da posição de certos detalhes visíveis ao nível e acima do solo e de interesse à sua finalidade, tais como: limites de vegetação ou de culturas, cercas internas, edificações, benfeitorias, posteamentos, barrancos, árvores isoladas, valos, valas, drenagem natural e artificial, etc. Estes detalhes devem ser discriminados e relacionados nos editais de licitação, propostas e instrumentos legais entre as partes interessadas na sua execução.

Perceba que a principal diferença do levantamento topográfico planialtimétrico para o levantamento topográfico planialtimétrico cadastral é que no último tem-se também o mapeamento das diferentes feições naturais e artificiais existentes na área de interesse.

Como exemplos de feições naturais temos:

• Afloramentos rochosos;
• Árvores isoladas;
• Valos e;
• Córregos.

Já como exemplos de feições artificiais temos:

• Edificações;
• Cercas;
• Meio fio;
• Postes;
• Muros;
• benfeitorias;
• Boca de lobo;
• Etc.

Ciências Envolvidas no Levantamento Planialtimétrico Com RTK

Para entendermos melhor o levantamento planialtimétrico com RTK, precisamos entender as diferentes ciências envolvidas no mesmo.

A ciência da Topografia utiliza como base o plano topográfico.

Ou seja, utiliza coordenadas euclidianas, utilizando altitudes ou cotas para a determinação da altimetria.

Já um receptor GNSS se baseia na utilização das ciências da Geodésia e do Posicionamento Pelo GNSS.

Com isso, ao invés de utilizar o plano topográfico como base, um receptor GNSS se baseia na utilização de um datum.

Ou seja, o receptor GNSS obterá coordenadas geográficas, se baseando na altitude geométrica (altitude em relação ao elipsoide) e não na altitude ortométrica (altitude em relação ao geoide), que é a altitude que precisa ser utilizada em obras de engenharia.

Ou seja, no caso de obras de engenharia as coordenadas altimétricas precisarão ser transformadas utilizando-se um modelo de ondulação geoidal.

Objetivo do Levantamento Planialtimétrico Com RTK

O objetivo do levantamento planialtimétrico com RTK dependerá da aplicação para a qual tal levantamento está sendo utilizado.

Por exemplo, no caso do levantamento planialtimétrico, o principal objetivo do mesmo é indicar as declividades e altimetrias do terreno.

Já no levantamento planialtimétrico cadastral, também se faz necessário o mapeamento das feições de interesse.

Qual a Acurácia Necessária?

A acurácia de um levantamento planialtimétrico com RTK dependerá da aplicação do mesmo.

No caso de obras de engenharia a mesma deve ser melhor do que 5 cm.

Produtos Oriundos do Levantamento Planialtimétrico Com RTK?

O resultado final de um levantamento planialtimétrico com RTK, normalmente é uma carta, planta ou mapa contendo as curvas de níveis.

Caso o levantamento seja cadastral, o produto final será um planta que terá representação das diferentes feições de interesse.

Porém, existem aplicações especificas nas quais o contratante solicita os dados no formato digital. Por exemplo, em arquivos dxf, dwg ou shapefile.

Seguem alguns dos diferentes produtos oriundos de um levantamento planialtimétrico com RTK.

Planta planialtimétrica cadastral

Fonte: https://fotos.habitissimo.com.br/foto/planta-topografica_1772194

Para a produção deste produto cartográfico, você deve utilizar as curvas de níveis e os pontos cotados obtidos a partir de um MDT.

Perceba que este tipo de planta possui o perímetro da área de interesse e as curvas de níveis da mesma.

Carta planialtimétrica

Fonte: https://blog.droneng.com.br/

A carta planialtimétrica utiliza uma escala pequena. Com isso, existe a generalização dos dados.

Levantamento Planialtimétrico Com RTK – Carta Hipsométrica

Fonte: https://blog.droneng.com.br/

Para a produção deste produto utiliza-se:

• As curvas de níveis;
• Os pontos cotados obtidos a partir do MDT e;
• Um MDT gerado a partir das curvas de níveis.

O MDT é representado utilizando-se as cores hipsométricas, demonstrando de maneira visual a declividade do terreno.

Assim como as cartas planialtimétricas, uma carta hipsométrica é utilizada para a representação de áreas de maior porte.

Ou seja áreas com um fator de escala maior do que 10.000.
