O Que São Curvas de Níveis?
O que são curvas de níveis, você acabou de colocar suas 2 mãos em um artigo definitivo a respeito do tema.
Com a leitura do mesmo você aprenderá:
- O que são curvas de níveis;
- Quais os cuidados que você precisa ter ao obter dados para a produção de curvas de níveis;
- Quais as principais aplicações das curvas de níveis;
- E muito mais.
O que são curvas de níveis

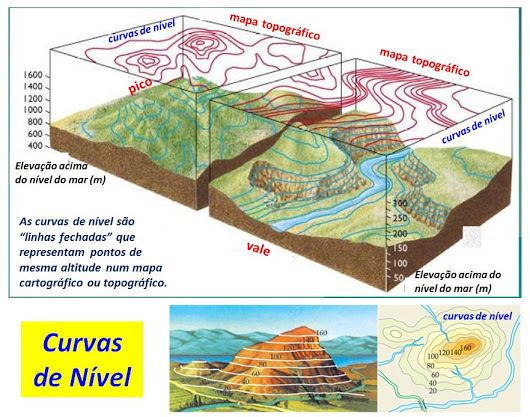

As curvas de níveis, também conhecidas como isoípsas nada mais são do que linhas que unem pontos de mesma altitude.
A representação da superfície topográfica através da utilização de curvas de níveis é a melhor maneira de representar a altimetria em plantas e mapas.
Desta maneira, a representação da superfície topográfica através de curvas de níveis, fornece uma série de dados que os engenheiros e arquitetos podem utilizar em processos de tomada de decisão.
Por exemplo:
- Em um projeto de terraplanagem é possível calcular-se o volume exato de corte e aterro que será necessário, bem como as respectivas cotas.
- Em um projeto de irrigação sistematizada é possível construir-se canais e taipas, de certa maneira que toda a área seja irrigada de maneira homogênea.
O que são curvas de níveis – Modelos digitais de elevação
Ao se realizar o levantamento de dados normalmente os profissionais costumam produzir modelos digitais de elevação, como o mostrado na imagem abaixo.
Embora um modelo digital de elevação possibilite a percepção da topografia de um local, o problema é que os arquitetos e engenheiros possuem certa dificuldade na utilização destes modelos em seus processos de tomada de decisão.
Isso porque os mesmos precisam de dados mais exatos referentes as altitudes e diferenças de níveis do terreno.
É justamente esta a grande vantagem da utilização de curvas de níveis.
Isso porque ao unirem pontos de mesma cota, as mesmas possibilitam que o profissionais tenham informações mais exatas para utilizarem em seus projetos.
Desta maneira, as curvas de níveis, ajudam a verificar a altitude de um terreno, bem como a representar qualquer irregularidade existente em sua superfície.

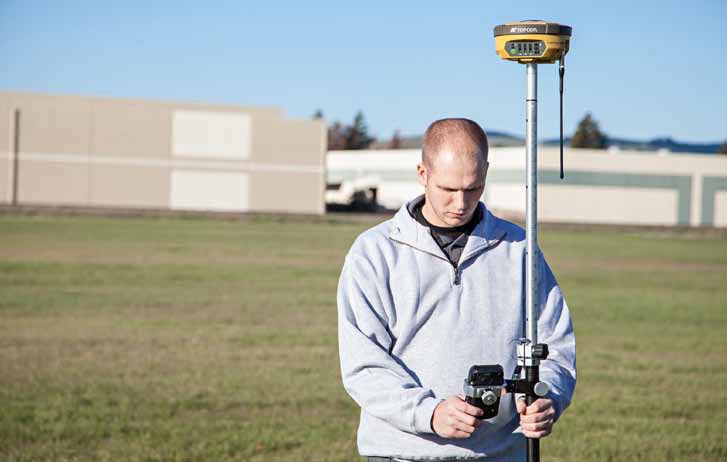

Cuidados que você precisa ter ao obter dados para a produção de curvas de níveis
As curvas de níveis e os modelos digitais de elevação nada mais são do que processos de representação do mundo real em meio computacional.
Desta maneira, o que irá definir a qualidade dos resultados gerados será:
- A acurácia dos equipamentos utilizados;
- O grau de detalhamento utilizado pelo usuário.
Vamos entender melhor como você deve proceder para produzir curvas de níveis que representem a superfície terrestre de forma adequada.
O que são curvas de níveis – Acurácia dos equipamentos utilizados
Você possui um leque de possibilidades que poderá utilizar para a obtenção dos dados que servirão de base para a produção das curvas de níveis.
Podendo utilizar, por exemplo:
- Dados ASTER E SRTM;
- Dados obtidos com o uso de drones e aviões;
- Dados obtidos a campo com estações totais e receptores GNSS.
Vamos analisar melhor cada uma destas diferentes possíveis fontes de dados.
O que são curvas de níveis – Dados ASTER E SRTM
Os dados obtidos com estes sensores possuem uma resolução espacial que varia de 15 a 90 metros, dependendo do sensor considerado.
Haja vista esta característica, dados obtidos a partir destas plataformas podem serem utilizados para a produção de modelos digitais de elevação e curvas de níveis de áreas amplas como, por exemplo, bacias hidrográficas ou municípios.
Porém, não podem ser utilizados em obras de engenharia, haja vista a grande generalização existente na altitude.
Dados obtidos com drones e aviões
Os dados obtidos com drones e aviões normalmente possuem uma acurácia sub-métrica, chegando até mesmo na casa dos centímetros, o que significa que são dados ótimos para serem utilizados em obras de engenharia.
Porém, os mesmos precisam serem tratados da maneira certa, devendo serem georreferenciados e ortorretificados.
Além disso, também precisam que uma série de pontos de controle sejam obtidos a campo para serem utilizados no processo de georreferenciamento, os quais devem serem obtidos com os equipamentos e metodologias adequadas.
Devido ao baixo custo, quando comparado a utilização de aviões, a utilização de drones simplesmente explodiu nos últimos anos, existindo drones que possibilitam o mapeamento de até 400 ha a 600 ha por dia.
Dados obtidos com receptores GNSS e estações totais
Naturalmente, a produtividade da utilização de estações totais e receptores GNSS é muito menor do que a utilização de drones. Isso sem falar que na obtenção de dados com drones é possível obter-se uma acurácia melhor do que 5 cm.
Porém, dependendo das características do local, não é possível utilizar-se drones. Com isso faz-se necessária a utilização de receptores GNSS e/ou estações totais.
Isso acontece porque em locais de mata fechada, o drone não consegue obter um número satisfatório de dados a nível do solo, o que impede a correta produção das curvas de níveis.
O que são curvas de níveis – Cuidados que você precisa ter no processo de abstração de dados
Ao obter dados a campo com estações totais e receptores GNSS você precisa fazer a correta abstração da superfície topográfica.
Desta maneira, em locais mais planos você irá espaçar mais os dados e em locais mais montanhosos você irá adensar mais os dados.
O grande objetivo é a correta representação da superfície topográfica. Perceba que se a superfície é plana não tem porque perder tempo obtendo-se um grande quantidade de dados.
Por outro lado, quando existir uma maior transição na superfície você precisará obrigatoriamente obter um maior número de dados.
O que são curvas de níveis – Algumas das diferentes aplicações das curvas de níveis
Existe uma ampla gama de aplicações que utilizam informações referentes ás curvas de níveis.
Por exemplo, na agricultura, as mesmas são utilizadas para o planejamento e implantação de sistemas de irrigação.
também são utilizadas no plantio, de certa maneira que o agricultor aproveita melhor o terreno e obtém menos problemas naturais, como por exemplo, de erosão.
Em obras de engenharia, as curvas de níveis possibilitam a determinação do exato local do terreno no qual as obras devem serem realizadas. Ajudando também a diminuir e calcular os exatos volumes de corte e aterro.
O que é um mapa de curva de nível
Um mapa de curva de nível possui como objetivo a representação planialtimétrica do terreno através da utilização de curvas de nível.
Veja um exemplo deste tipo de mapa na imagem abaixo.
Fonte do mapa: http://www.hids.unicamp.br/wp-content/uploads/2020/04/Curvas-de-n%C3%ADvel-corrigido.pdf
Para aprender mais sobre o tema é só acessar o link abaixo:
> Mapa de curva de nível: o que é e como produzir….
O que são curvas de níveis – Continue aprendendo a respeito do tema
O que são curvas de níveis, aqui no blog eu possuo vários outros artigos geniais a respeito do tema. Seguem os links de acesso a 2 deles:
> Curva de Nível Cálculo: Como é Feito…
> Curvas de nível topografia: Aprenda a produzir…
