Equipamentos topográficos: Aprenda tudo a respeito!
Quais os diferentes equipamentos topográficos existentes, suas classificações e características.
Isso que você aprenderá lendo este artigo.
Equipamentos topográficos – Os 2 tipos de equipamentos topográficos existentes
Podemos dividir os equipamentos topográficos em 2 categorias:
- Instrumentos antigos e;
- Instrumentos atuais.
Equipamentos antigos são aqueles equipamentos topográficos clássicos, que eram utilizados a algumas décadas, porém, que não são mais utilizados. Ou pelo menos não com frequência.
São eles:
- Corrente de Agrimensor;
- Trenas e balisas.
Quanto aos níveis e teodolitos, irei classificar os mesmos como equipamentos topográficos modernos, pois embora a invenção dos mesmos seja antiga, existem versões que utilizam tecnologias modernas.
Desta maneira, podemos dizer que existem 3 tipos de equipamentos topográficos modernos. São eles:
- Níveis;
- Teodolitos e;
- Estações totais.
Lembrando que este artigo é sobre equipamentos topográficos. Ou seja, equipamentos que se baseiam na utilização do plano topográfico local.
Sendo assim, não podemos adicionar receptores GNSS, Laser Scanners, drones e sensores lidar, pois estes equipamentos se baseiam no posicionamento pelo GNSS, na Geodésia e no sensoriamento remoto.
Lembrando que além dos equipamentos topográficos, também temos instrumentos topográficos. Os principais são:
- Trena de vidro;
- Piquetes;
- Estacas testemunhas;
- Balizas;
- Nível de cantoneira e;
- Mira falante.
Neste artigo eu falo a respeito dos mesmos.
Mas sem mais milongas, vamos conhecer os diferentes equipamentos topográficos, suas classificações e características.
Equipamentos topográficos – Nível topográfico
O nível topográfico é um equipamento topográfico que possui como objetivo a determinação da diferença de nível existente entre 2 pontos.
Quais os diferentes tipos de níveis topográficos existentes?
De acordo com Brum, E. V. P., existem 3 diferentes tipos de níveis topográficos no mercado:
- Níveis ópticos;
- Níveis digitais e;
- Níveis laser.
Vamos conhecer melhor os mesmos.
Segue texto adaptado a partir do original existente na dissertação de mestrado de autoria de Brum, E. V. P.
Equipamentos topográficos – Níveis óticos
Os níveis óticos, podem serem classificados em níveis ópticos mecânicos e em níveis ópticos automáticos.
Equipamentos topográficos – Níveis ópticos mecânicos
Nos níveis ópticos mecânicos, o nivelamento “fino ou calagem” do equipamento é realizado com o auxilio de níveis de bolha bi-partida.
Os níveis ópticos mecânicos, por sua vez, podem serem classificados em 2 tipos:
- Níveis de plano e;
- Níveis de linha.
Níveis de plano
São aqueles que uma vez estacionado o instrumento, seu eixo de colimação descreve um plano horizontal em torno do eixo principal.
Níveis de linha
São aqueles que, em cada nivelada é preciso horizontalizar a luneta, para assegurar que a visada realizada seja horizontal. Possui um movimento da luneta no sentido do eixo vertical, através de um parafuso nivelador.
Equipamentos topográficos – Níveis ópticos automáticos
De acordo com WOLF, GUILANI (2002, p. 861) em 1950, aproximadamente, houve a introdução dos níveis automáticos. Estes são níveis de linha, que possuem um sistema de horizontalização automática da linha de visada.
Um nível óptico possui uma série de sistemas. São eles:
- Sistema óptico;
- Sistema de suspensão e;
- Sistema de amortecimento.
Equipamentos topográficos – Níveis digitais
Segundo BARBOSA (1996, p. 21), o primeiro nível digital foi lançado pela empresa Leica, no ano de 1991.
Estes são níveis automáticos, cujas leituras são efetuadas de forma digital em uma mira gravada com códigos de barra.
Estes níveis consistem da adição de 2 novos elementos aos níveis automáticos: a mira com código de barras e um dispositivo CCD (charged- coupled device) que faz o papel do olho do observador, “fotografando” a leitura da mira.
Com estes dois elementos, é possível efetuar a leitura da mira para obtenção do plano definido pelo nível e, em função disto, o desnível entre os pontos, bem como obter a distância da mira ao equipamento.
Nível topográfico – Níveis laser
Existem no mercado diversos tipos de níveis laser, porém de acordo com MOSCOSO (2000, p. 244) eles se dividem em três tipos:
- Nível de plano;
- Nível de linha e;
- Adaptador ocular laser.
Equipamentos topográficos – Teodolito
O teodolito é um equipamento topográfico destinado à medição de ângulos, horizontais ou verticais, objetivando a determinação dos ângulos internos ou externos de uma poligonal, bem como a posição de determinados detalhes necessários ao levantamento (Veiga. Et. Al, 2007).
Classificação dos teodolitos
Atualmente existem diversas marcas e modelos de teodolitos, os quais podem ser classificados.
Pela finalidade:
- Topográficos;
- Geodésicos e;
- Astronômicos.
Quanto à forma:
- Teodolito ópticos-mecânico e;
- Teodolito eletrônico.
Quanto a precisão, a NBR 13133 classifica os teodolitos segundo o desvio padrão de uma direção observada em duas posições da luneta, conforme mostrado na tabela abaixo.
Para saber a precisão de um teodolito, você precisa consultar o manual do mesmo, sendo que na figura abaixo você pode ver um print tirado do manual de um teodolito Leica, que mostra a precisão do mesmo.
Elementos que constituem um teodolito eletrônico
Como elementos principais que constituem a estrutura física de um teodolito eletrônico, mecânico ou automático, podemos citar:
- Sistema de eixos;
- Círculos graduados ou limbos;
- Luneta de visada e;
- Níveis.
Equipamentos topográficos – Sistema de eixos de um teodolito
Na figura abaixo você pode ver o sistema eixos de um teodolito eletrônico.
O eixo móvel é fixado pelos parafusos de pressão. O limbo horizontal permite o travamento em qualquer posição, realizando leitura de graus, como também de minutos e segundos.
Um erro que pode acontecer é de com o tempo, por causa de impacto mecânicos, acontecer um desalinhamento dos eixos, o que provoca erros durante o processo de obtenção de dados.
Círculos graduados de um teodolito
Quanto aos círculos graduados para leituras angulares, os mesmos podem ter escalas demarcadas de diversas maneiras, como, por exemplo:
- Tinta sobre plástico;
- Ranhuras sobre metal;
- Traços gravados sobre cristal.
Luneta de visada de um teodolito
Dependendo da aplicação do instrumento a capacidade de ampliação pode chegar a até 80 vezes (teodolito astronômico WILD T4). Na Topografia normalmente utilizam-se lunetas com poder de ampliação de 30 vezes.
Equipamentos topográficos – Níveis de um teodolito
Os níveis de bolha podem ser esféricos (com menor precisão), tubulares, ou digitais (nos equipamentos mais recentes).
Equipamentos topográficos – Operação de um teodolito
Ambos os eixos de um teodolito eletrônico estão equipados com círculos graduados que podem ser lidos através de lentes de aumento.
O círculo vertical que se move sobre o eixo horizontal deve estar a 90° quando o eixo horizontal é visto.
Equipamentos topográficos – Estação total
A estação total, também conhecida como taqueômetro eletrônico é um instrumento que mede ângulos e distâncias
Na realidade, as estações totais nada mais são do que equipamentos derivados da evolução tecnológica. Isso porque uma estação total nada mais é do que o resultado da união de um teodolito com um distanciômetro eletrônico em um único equipamento.
Além disso, toda estação total possui um software interno, sendo que com isso, as mesmas conseguem armazenar dados e executar alguns cálculos com os mesmos.
Partes de uma estação total
Na imagem abaixo você pode ver uma estação DTM-652 da nikon. Na mesma é possível ver as diferentes partes que compõem uma estação total.
Vamos analisar cada uma das diferentes partes e ver quais que são as funções das mesmas. Para isso, vamos começar pela parte superior esquerda da tela do computador e avançar em sentido horário.
1 – Teclas de montagem da bateria: como o próprio nome diz, servem para a montagem da bateria.
2 – Marca de alinhamento: serve para alinhar a estação total.
3- Chamada vertical: também conhecido como “parafuso de chamada da vertical”. O mesmo serve para fazer o ajuste fino do equipamento na vertical, colocando-se o mesmo bem sobre o prisma.
4 – Trava da vertical: serve para uma vez que o equipamento esteja bem sobre o ponto, travar o mesmo.
5 – Trava da base: serve para travar e destravar a base, possibilitando que a estação total seja retirada da mesma, ficando-se apenas com a base de nivelamento. Nem todas as marcas e modelos de estação total possibilitam a separação da estação de sua base.
6 – Marca de alinhamento: serve para alinhar a estação total.
7 – Tela e teclado na face 1: possibilita a configuração interna do equipamento e a obtenção de dados.
8 – Bolha tabular: a mesma serve para fazer-se o nivelamento da estação total. Além desta bolha, a estação total também possui um nível de cantoneira em sua base de nivelamento.
9 – Cobertura do retículo: como o próprio nome diz, serve para a cobertura do retículo da estação total.
10 – Anel de dioptrias: possibilita o ajuste do foco do equipamento.
11 – Ocular da luneta: possibilita a visualização do prisma.
12 – Anel de focalização: é utilizado no processo de focalização do prisma.
13 – Mira óptica (buscador): possibilita a colocação do equipamento mais ou menos sobre o ponto, facilitando o processo de obtenção de dados.
Como funciona uma estação total?
Para a obtenção de dados a estação total utiliza um feixe de raios lazer, o qual é emitido, bate em um prisma e volta até a estação total.
O tempo que o raio demora entre sua emissão e a chegada de volta na estação total e o ângulo de rotação da mesma possibilitam que o computador interno calcule o ângulo e a distância do ponto.
Uma vez que o usuário tenha obtido os dados de todos os pontos de interesse é só o mesmo transferir os dados para um computador, levar os mesmos para um ambiente CAD e fazer os desenhos e cálculos necessários.

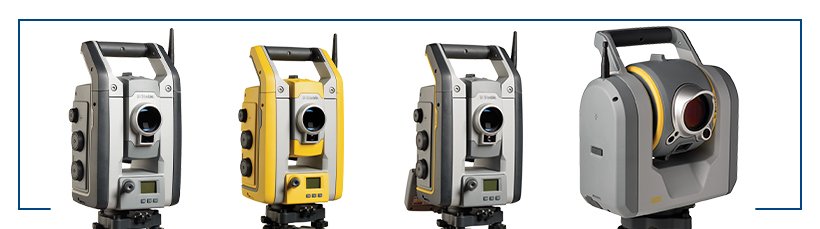

Equipamentos topográficos – Os diferentes tipos de estações totais existentes
Com o passar do tempo e com os avanços tecnológicos, as estações totais se dividiram em uma vasta gama de equipamentos. Desta maneira, temos, por exemplo, estações totais que realizam medições com e sem prisma.
Uma segunda classificação das estações totais é se as mesmas são robóticas ou não.
E ainda temos equipamentos mais novos, que estão vindo com um scanner laser acoplado. Os mesmos possibilitam realizar-se o mapeamento de até 26 mil pontos por segundo.
Naturalmente, o preço varia muito, existindo equipamentos que custam menos de R$ 10.000,00 reais, até equipamentos que custam no entorno de R$ 100.000,00 reais.
Um Kit RTK Sob Medida Para Você Que Presta Serviços de Topografia e Georreferenciamento
Ao comprar seu GPS RTK com o Professor Adenilson, você poderá financiar o mesmo em até 72 vezes sem juros.
Isso mesmo, o Professor Adenilson não cobra um montante de entrada.
Você pagará a primeira parcela (R$ 1.250,00 reais) e vai receber o Kit RTK GPS em sua casa ou escritório. Com isso, pagará as demais parcelas com os serviços prestados com o mesmo.
Bingo, Bingo, Bingo…
Perceba que 1.250,00 reais é a metade do que é cobrado por mês pelo aluguel de um Kit RTK.
Ou seja, esta é a oportunidade que você tanto procurava de se tornar dono de seu Kit RTK.
- Chega de alugar GPS RTK e de pagar caro;
- Chega de depender de outros profissionais;
- Chega de perder tempo e dinheiro.
Equipamentos Topográficos – Um kit RTK Épico
O kit RTK com os receptores ComNav T300 (receptor base), T30 (receptor rover) e com a coletora de dados R60 trará uma produtividade épica para o seu dia a dia.
Equipamentos Topográficos – Receptor Base – Receptor ComNav T300
O GPS ComNav T300 é um Receptor GNSS Ultrarresistente, Robusto e Compacto.
O mesmo rastreia os satélites de todas as constelações ativas e planejadas. Como consequência, sua produtividade será épica e você terá mais segurança ao realizar o rastreamento de dados.
O T300 é um receptor parrudo, minimalista e ultrarresistente.
Principais vantagens do Receptor GNSS T300:
- Rastreamento de todas as constelações ativas e planejadas (GPS L1/L2/L5, BeiDou B1/B2/B3, GLONASS L1/L2 – 965 canais);
- O mais leve e menor (volume) receptor GNSS do mundo (pesa apenas 0,95 kg);
- Parrudo e resistente (carcaça de liga metálica – Aguenta quedas de 2m no concreto);
- A prova de água, poeira e areia (suporta imersão temporária em até 1 metro de profundidade);
- Montagem rápida e simplificada (montagem da base e do rover em menos de 5 minutos);
- Baixo consumo de energia, aceita baterias comuns e possibilita a troca de bateria sem interromper o rastreamento de dados.
Equipamentos Topográficos – Receptor Rover – Receptor SinoGNSS T30
O receptor ComNav SinoGNSS T30 é um receptor GNSS extremamente leve (1,2 kg). Porém, é extremamente resistente e confiável.
Além disso, o mesmo conta com uma exclusiva tecnologia embarcada, que o tornam especializado no rastreamento de dados em situações extremas.
Ou seja, quando se fala em equipamentos topográficos, o mesmo servirá como uma luva para você. O T30 não te abandonará na hora que você mais precisa, possibilitando que você rastreie pontos fixos de confiança dentro da mata fechada.
Equipamentos Topográficos – Coletora de Dados R60
A R60 é o lançamento do ano da ComNav. Veja os principais diferenciais desta fabulosa coletora de dados RTK:
– ✅ Sistema Android 12.0 (suporta toda a biosfera de aplicativos Android);
– ✅ Câmera de 13 megapixels;
– ✅ Tela sensível ao toque de 5,5 ” com resolução de 1920 * 1080;
– ✅A prova d’água e à prova de poeira (aguenta submersão de 1,5 M);
– ✅ Bateria de longa duração e de carregamento rápido. Possibilita que você trabalhe continuamente por mais de 30 horas;
– ✅ Grande capacidade de armazenamento de dados (Memória de 68 GB);
– ✅Teclado com retroiluminação branca com QWERTY. Visível mesmo com luz solar batendo na mesma;
– ✅ Processador Qualcomm 8-Core;
– ✅Suporte 4G, ultra-distância Bluetooth® e Wi-Fi (conecte facilmente receptores GNSS);
– ✅ Equipada com software de campo Survey Master (possui mais de 20 ferramentas avançadas);
– ✅ 2 slots para chips de celular e slot para cartão de memória (compátivel com vários módulos de celular);
– ✅ Possui vários sensores (Bússola, IMU, Leitor de código de barras, NFC);
– Pesa apenas 412g (leve e com design fácil de ser carregado);
– ✅ Extremamente resistente (suporta quedas de até 1,6m em concreto);
– ✅ Coletora homologada junto a Anatel.
A R60 possui um design ergonômico, permitindo a abertura de desenhos CAD em segundos.
Compre Seu Kit RTK Com o Professor Adenilson
O Professor Adenilson Giovanini possui o maior site de Engenharia de Agrimensura do Brasil. Blog este que possui mais de 1.080 artigos.
O mesmo também possui mais de 600 vídeos em seu canal no YouTube.
Ao todo, o Professor Adenilson ajuda mais de 102.000 profissionais da área por mês com seus conteúdos gratuitos.
Além disso, é escritor Best Seller, possuindo vários cursos e livros de sucesso.
Entre eles, o livro “Topografia Cadastral e Georreferenciamento de Imóveis Rurais na Prática” que é o livro mais vendido do Brasil sobre o tema. O mesmo tem 469 páginas
Também é o autor do livro “A Bíblia do Agrimensor“, que é o livro de topografia mais completo do Brasil, com 579 páginas.
Bônus Disponibilizados Pelo Professor Adenilson
Bônus 1 – Treinamento de uso diferenciado
O Professor Adenilson possui um ambiente e estudos próprio com mais de 60 aulas. Trata-se de uma verdadeira imersão.
> Acesse este link e dê uma espiadinha na ementa do curso avançado…
Além disso, quando o cliente quer um treinamento de uso mais íntimo, o mesmo faz uma chamada de vídeo e mostra toda a parte de coleta de dados.
Posteriormente, faz 2 ou mais acessos remoto ao computador do cliente, mostrando toda a parte de tratamento dos dados. Deixa o cliente com os dados no AutoCAD. Simples assim.
Equipamentos Topográficos – Bônus 2 – Curso de Operação de Operador de Receptores GNSS
O Curso de Operador de Receptores GNSS é um curso a nível técnico. Com o mesmo, você vai aprender quando, como e de que jeito utilizar os diferentes métodos de posicionamento para ter uma grande produtividade.
Bônus 3 – 2 anos de suporte tira-dúvidas
Você vai ganhar 1 ano de suporte tira-dúvidas pela Topomig e mais 1 ano como bônus do Professor Adenilson.
Além disso, vai ganhar o suporte tira-dúvidas, tanto a nível operacional, como a nível técnico, no que se refere ao posicionamento pelo GNSS.
O Professor Adenilson produz vídeos sob demanda, faz chamadas de vídeo, o acesso remoto ao computador do cliente.
Enfim tudo que for necessário para tirar as dúvidas do cliente.
Equipamentos Topográficos – Bônus 4 – Base nivelante com adaptador para GPS e prisma
O valor da base nivelante com adaptador para GPS e prisma é de R$ 980,00 reais. Porém, você vai ganhar a mesma como bônus ao comprar seu kit RTK com o Professor Adenilson.
