Nível topográfico: o que é e quando utilizar?

Publicado por Adenilson Giovanini em 2021-04-202021-04-20

O que é um nível topográfico, quais os diferentes tipos níveis topográficos existentes, qual a classificação dos mesmos quanto a precisão, quais os eixos que um nível possui, quais os diferentes métodos de nivelamento existentes e quais serviços que podem serem prestados com um nível topográfico.

É isso que você aprenderá com a leitura deste artigo.

O que é o nível topográfico?

O nível topográfico é um instrumento ótico que possui como objetivo a determinação da diferença de nível existente entre 2 pontos topográficos.

Quais os diferentes tipos de níveis topográficos existentes?

De acordo com Brum, E. V. P., existem 3 diferentes tipos de níveis topográficos no mercado:

• Níveis ópticos;
• Níveis digitais e;
• Níveis laser.

Vamos conhecer melhor os mesmos.

Segue texto adaptado a partir do original existente na dissertação de mestrado de autoria de Brum, E. V. P.

Níveis óticos

Os níveis óticos, podem serem classificados em níveis ópticos mecânicos e em níveis ópticos automáticos.

Nível topográfico – Níveis ópticos mecânicos

Nos níveis ópticos mecânicos, o nivelamento “fino ou calagem” do equipamento é realizado com o auxilio de níveis de bolha bi-partida.

Os níveis ópticos mecânicos, por sua vez, podem serem classificados em 2 tipos:

• Níveis de plano e;
• Níveis de linha.

Níveis de plano

São aqueles que uma vez estacionado o instrumento, seu eixo de colimação descreve um plano horizontal em torno do eixo principal.

Níveis de linha

São aqueles que, em cada nivelada é preciso horizontalizar a luneta, para assegurar que a visada realizada seja horizontal. Possui um movimento da luneta no sentido do eixo vertical, através de um parafuso nivelador.

Nível topográfico – Níveis ópticos automáticos

De acordo com WOLF, GUILANI (2002, p. 861) em 1950, aproximadamente, houve a introdução dos níveis automáticos. Estes são níveis de linha, que possuem um sistema de horizontalização automática da linha de visada.

Um nível óptico possui uma série de sistemas. São eles:

• Sistema óptico
• Sistema de suspensão e
• Sistema de amortecimento.

Níveis digitais

Segundo BARBOSA (1996, p. 21), o primeiro nível digital foi lançado pela empresa Leica, no ano de 1991.
Estes são níveis automáticos, cujas leituras são efetuadas de forma digital em uma mira gravada com códigos de barra.

Estes níveis consistem da adição de 2 novos elementos aos níveis automáticos: A mira com código de barras e um dispositivo CCD (charged- coupled device) que faz o papel do olho do observador, “fotografando” a leitura da mira.

Com estes dois elementos, é possível efetuar a leitura da mira para obtenção do plano definido pelo nível e, em função disto, o desnível entre os pontos, bem como obter a distância da mira ao equipamento.

Nível topográfico – Níveis laser

Existem no mercado diversos tipos de níveis laser, porém de acordo com MOSCOSO (2000, p. 244) eles se dividem em três tipos:

• Nível de plano;
• Nível de linha e;
• Adaptador ocular laser.

Classificação dos níveis topográficos quanto a precisão

Segundo a NBR 13.133, os níveis são classificados segundo desvio-padrão de 1 km de duplo nivelamento, sendo que os mesmos são classificados nas seguintes categorias:

Sistemas de eixos de um nível topográfico

Um nível possui 3 eixos principais. São eles:

ZZ’: eixo principal ou de rotação de um nível;
• OO’: eixo óptico/ linha de visada/ eixo de colimação;
• HH’: eixo do nível tubular ou tangente central.

Veja os detalhes na imagem abaixo:

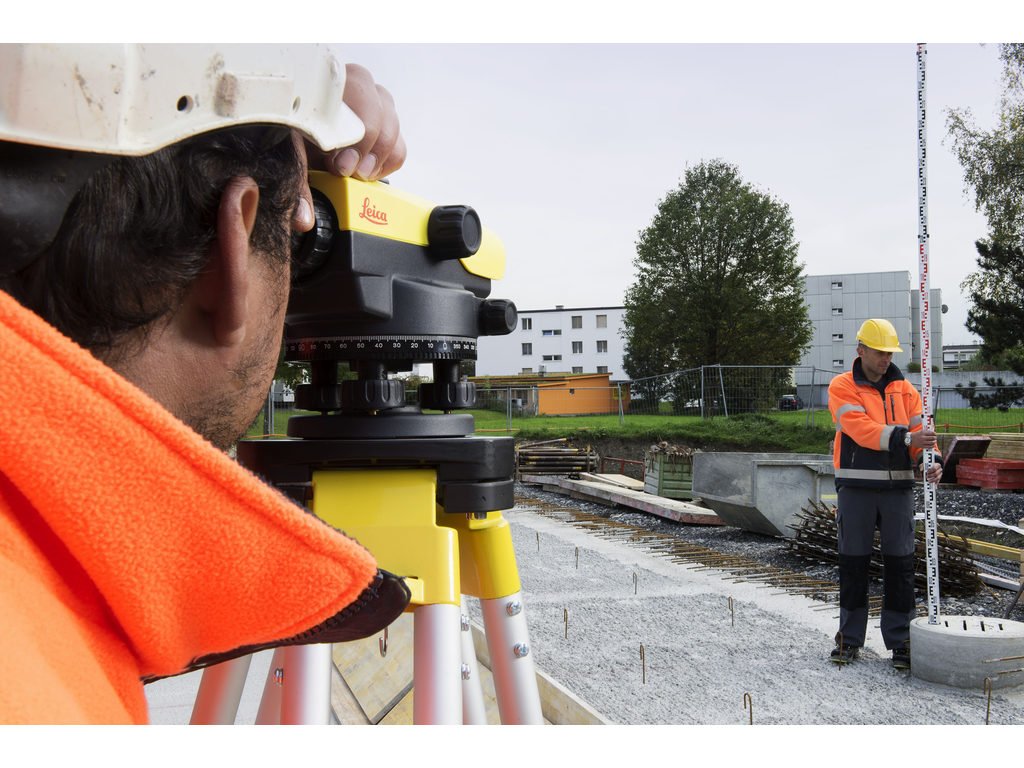

Quais os diferentes métodos de nivelamento existentes?

Existem quatro diferentes tipos de métodos de nivelamento, são eles:

Geométrico: mais preciso dos métodos de nivelamento. Utiliza miras verticais graduadas e níveis topográficos para medir o nivelamento por meio de visadas horizontais. As altitudes (cotas) são determinadas com grande rigor;

Trigonométrico: menos preciso do que o método geométrico, é realizado com o uso de teodolitos e estações com visadas independentes da inclinação. As cotas são obtidas por meio da leitura de ângulos e distâncias. Apesar de menos preciso, o nivelamento trigonométrico é mais rápido que o geométrico;

Taqueométrico: nivelamento trigonométrico em que as distâncias e a diferença de nível são obtidas com o uso de uma luneta taqueométrica;

Barométrico: por último, este método se baseia na relação entre a pressão atmosférica e a altitude. Como possui precisão menor que os outros métodos de nivelamento, ele exige que sejam feitas correções devido à chamada Maré Barométrica.

Quais os serviços que podem serem prestados com um nível topográfico?

Existe uma série de serviços que podem serem prestados com a utilização de um nível. Os principais deles são:

• Elaboração de perfis de canais, rodovias, ferrovias e rios;
• Levantamento para a construção de barragens;
• Construção de lavouras de arroz;
• Terraplanagem;
• Determinação de alturas de morros, torres e prédios;
• Cálculo de volumes.

Vídeo a respeito do assunto.

Entre eles, o Curso de Confecção de Plantas Topográficas. Um curso prático com o qual você vai aprender a produzir as 15 diferentes plantas produzidas em um escritório de topografia.

Clique neste link e conheça melhor o mesmo.

Gratidão por você ter lido o artigo. 🙏
