Nivelamento geométrico: Conheça os 4 tipos

Publicado por Adenilson Giovanini em 2019-12-042019-12-04

O nivelamento geométrico é um dos 4 diferentes tipos de nivelamentos existentes.

Isso porque o nivelamento se divide em:

Vamos entender estes 4 tipos de nivelamento existentes e posteriormente os 2 diferentes tipos de nivelamento geométrico.

Nivelamento barométrico

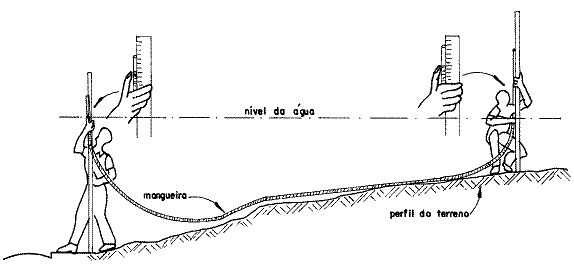

O nivelamento barométrico baseia-se na relação existente entre a pressão atmosférica e a altitude.

O mesmo possui uma baixa precisão, sendo que existe a necessidade de se efetuar correções devido à Maré Barométrica.

A vantagem deste método de nivelamento é que o mesmo dispensa visibilidade entre os pontos a nivelar. Porém, como disse, sua precisão deixa bastante a desejar.

Nivelamento trigonométrico

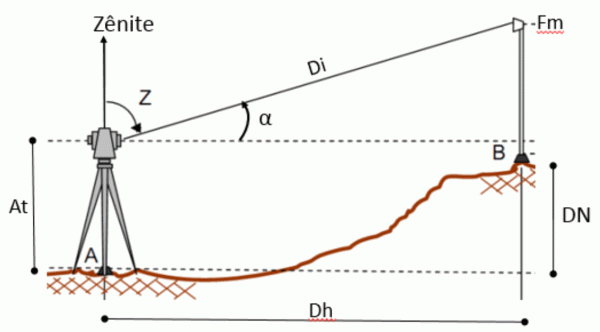

O nivelamento trigonométrico é realizado através de Teodolitos e Estações totais com visadas com qualquer inclinação.

Devido ao fato de utilizar teodolitos e estações totais, acaba se tornando bem mais rápido do que o nivelamento geométrico, porém, o mesmo é menos preciso.

Nivelamento geométrico

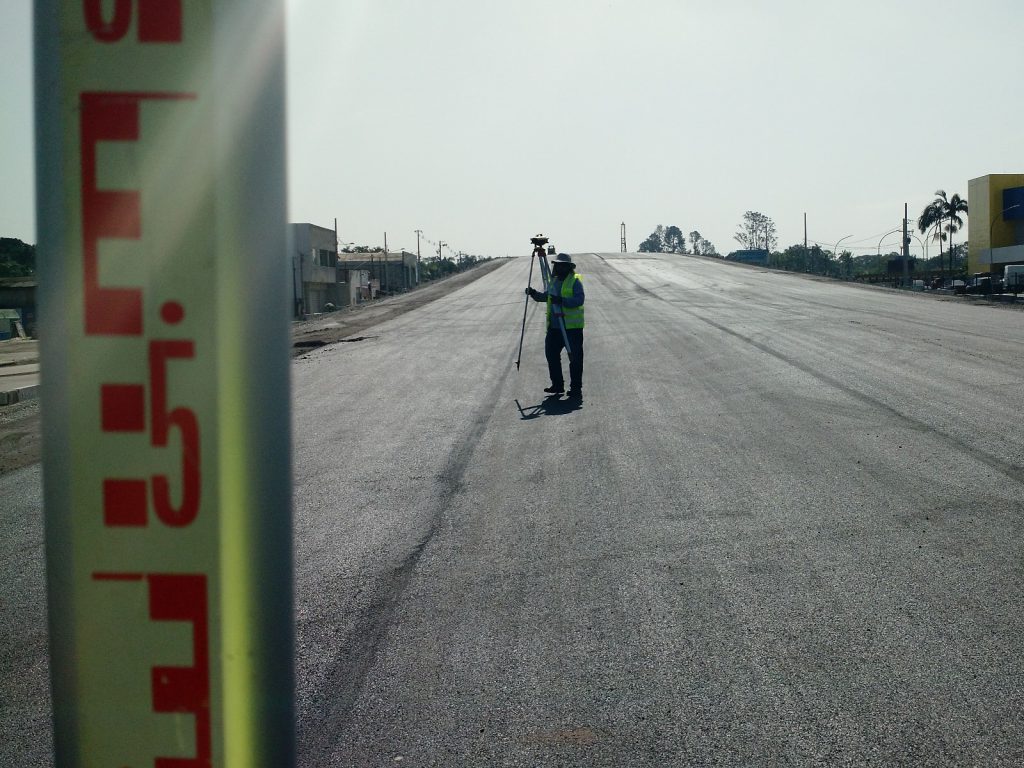

É o mais preciso dos métodos de nivelamento.

O mesmo é realizado através de visadas horizontais utilizando-se níveis topográficos e, miras falantes, dividindo-se em 2 métodos. São eles:

Nivelamento geométrico simples e;
nivelamento geométrico composto.

Nivelamento geométrico simples

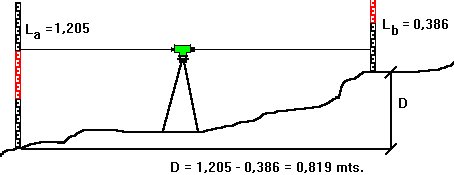

No nivelamento geométrico simples instala-se o nível em local estrategicamente escolhido e faz-se a leituras da régua.

O mesmo pode ser utilizado somente em levantamentos nos quais o desnível entre os pontos não exceda 4 metros que é o comprimento da mira falante, também conhecida como régua graduada.

Veja abaixo uma imagem da mesma:

fios estadimétricos teodolito

O levantamento de dados consiste em fazer uma série de leituras da régua, sendo que deve-se ler os 3 fios estadimétricos nos pontos de ré e de vante. No caso o:

Fio estadimétrico superior (FS);
O fio estadimétrico médio (FM) e o;
Fio estadimétrico inferior (FI).

Uma vez que as leituras tenham sido feitas, o desnível pode ser determinado pela relação:

Diferença de nível (DN)= FM Ré – FM vante

Se a diferença de nível der positiva, o terreno está em aclive (de ré para a vante).

Se a mesma der negativa, então o terreno está em declive (de ré para a vante).

Este tipo de nivelamento pode ser longitudinal, transversal ou radiante e devido as suas características é aplicado a terrenos relativamente planos.

Nivelamento geométrico composto

nivelamento geométrico composto

O nivelamento geométrico composto nada mais é do que uma série de nivelamentos geométricos simples feitos em sequência.

O mesmo é utilizado para o levantamento de locais cuja diferença de nível é superior a 4 metros que é o comprimento da régua.

Uma vez que você tenha percebido que precisará fazer um nivelamento composto deve instalar o nível de maneira equidistante entre aos pontos de ré e intermediário da primeira sequência de leituras.

Em seguida é só fazer a leitura dos fios estadimétricos (FS, FM e FI).

O ideal é que ao realizar um nivelamento composto, você aproveite ao máximo a altura da régua realizando visadas nos extremos da mesma.

Uma vez feito isso, o desnível entre os dois primeiros pontos será dado pela relação:

DNPe= FM Ré – FM intermediário

Se a diferença de nível der positiva o terreno está em aclive (de ré para vante).

Se a mesma der negativa então o terreno está em declive (de ré para a vante).

O resultado final do nivelamento composto será a soma dos nivelamentos isolados.

Vídeo sobre o tema:

Precisão no nivelamento

precisão no nivelamento

A precisão de um nivelamento, também conhecida como tolerância ou erro médio é função do perímetro percorrido com o nível (em km).

GARCIA e PIEDADE (1984), trazem a seguinte classificação:

Alta ordem: o erro médio admitido é de ±1,5 mm/km percorrido;
Primeira ordem: o erro médio admitido é de ±2,5 mm/km percorrido;
Segunda ordem: o erro médio admitido é de 1,0 cm/km percorrido;
Terceira ordem: o erro médio admitido é de 3,0 cm/km percorrido e;
Quarta ordem: o erro médio admitido é de 10,0 cm/km percorrido.

No caso, o erro médio é avaliado seguindo-se o seguinte procedimento:

Para poligonais fechadas: é a soma algébrica das diferenças de nível parciais (entre todos os pontos);
Para poligonais abertas: é a soma algébrica das diferenças de nível parciais (entre todos os pontos) no nivelamento (ida) e no contranivelamento (volta).

Este erro poderá resultar em valores positivos ou negativos, sendo que caso o mesmo esteja abaixo do valor tolerado para a ordem do nivelamento deverá ser distribuído proporcionalmente entre todas as estações da poligonal.

Caso o erro seja superior ao tolerado para a classe de levantamento que se está realizando, o profissional inevitavelmente terá que realizar novamente o nivelamento.

ESPARTEL (1987) traz a seguinte equação para a determinação do erro médio total em um nivelamento para um perímetro P percorrido em quilômetros:

Erro médio no nivelamento geométrico
E o erro máximo admissível, segundo o mesmo autor, deverá ser:

E= 2.5*Em

Principais aplicações do nivelamento geométrico

Entre as principais aplicações do nivelamento geométrico encontram-se:

Terraplanagem;
Construção de canais;
Elaboração de perfis rodoviários;
Construção de ferrovias e rios;
Construção e terraceamento de lavouras de arroz;
Construção de barragens;
Determinação de alturas de morros, torres e prédios;
cálculo de volumes.

Se você quer MERGULHAR FUNDO e aprender a prestar serviços com grande velocidade e com segurança, acesse este link e conheça os mesmos.

Entre eles, o Curso de Confecção de Plantas Topográficas. Um curso prático com o qual você vai aprender a produzir as 15 diferentes plantas produzidas em um escritório de topografia.
