Altimetria Topografia?
Afinal de contas o que é altimetria topografia?
Quais os métodos de levantamento de dados e equipamento utilizados na mesma?
O que é uma planta altimétrica e qual procedimento deve ser adotado para a realização de um levantamento topográfico altimétrico?
Se você possui alguma destas dúvidas, leia atentamente a este artigo, pois você acabou de colocar suas 2 mãos em um artigo definitivo sobre o tema.
O que é a altimetria topografia?
A altimetria topografia também pode aparecer na literatura descrita como levantamento topográfico altimétrico ou nivelamento, sendo que a mesma determina as curvas de níveis ou distâncias verticais existentes entre 2 ou mais pontos.
Ou seja, o que é feito na altimetria é a determinação das alturas, sendo que para isso, utiliza-se uma superfície de referência.
A superfície de referência utilizada pode ser a cota de um ponto da superfície terrestre, que pode ser definida como a distância vertical deste ponto à uma superfície qualquer de referência.
Por exemplo, se o objetivo do levantamento altimétrico é o cálculo do volume que uma barragem terá em etapa prévia a sua construção, a superfície de referência utilizada como cota será o ponto de inundação.
Altitude utilizada em obras de engenharia e como obter a mesma
Porém, em obras de engenharia, normalmente utiliza-se a altitude, sendo que a mesma pode ser definida como a distância vertical de um ponto a superfície média dos mares.
Tendo-se este ponto como referência é possível determinar-se a dimensão da área que será inundada.
A superfície de referência (também conhecida como datum altimétrico) também pode ser uma referência de nível, cuja altitude é conhecida. Por exemplo, um ponto da rede de marcos altimétricos do IBGE.
Rede esta que teve sua origem no Marégrafo de Imbituba em Santa Catarina, local cujo nível médio do mar apresenta menor variação.
A partir de um longo período de observação do Marégrafo de Imbituba determinou-se o ponto de origem da rede altimétrica nacional (ponto de altitude zero).
A partir da materialização deste ponto, houve a materialização do datum altimétrico, sendo que em toda sede de município existe um marco desta rede.
Marco este conhecido como como R.N. (referência de nível).
Desta maneira, para a realização de obras de engenharia, os profissionais podem utilizar este marco como referência, fazendo o transporte da altitude a partir do mesmo.
Obtendo-se a altitude ortométrica com um receptor GNSS
Um outro procedimento que pode ser adotado é a locação e o rastreamento das coordenadas de um marco com um receptor GNSS.
Posteriormente, o profissional deve fazer o ajustamento o PPP das coordenadas deste marco.
Com isso, obterá a altitude geométrica do mesmo, a qual pode ser transformada em altitude altitude ortométrica através da utilização do modelo MAPGEO 2015, que é o modelo de ondulação geoidal oficial do Brasil.
Altimetria topografia – Quais os métodos de levantamento de dados utilizados?
Os métodos de levantamento de dados utilizados na altimetria topografia podem ser:
- Levantamento topográfico altimétrico;
- Levantamento topográfico planialtimétrico ou;
- Levantamento topográfico planialtimétrico cadastral.
Levantamento topográfico altimétrico
A NBR 13.133 trás o seguinte conceito para o levantamento altimétrico:
Levantamento que objetiva, exclusivamente, a determinação das alturas relativas a uma superfície de referência, dos pontos de apoio e/ou dos pontos de detalhes, pressupondo-se o conhecimento de suas posições planimétricas, visando à representação altimétrica da superfície levantada.
Altimetria topografia – Levantamento topográfico planialtimétrico
A NBR 13.133 trás o seguinte conceito para o levantamento planialtimétrico:
Levantamento topográfico planimétrico acrescido da determinação altimétrica do relevo do terreno e da drenagem natural.
Levantamento topográfico planialtimétrico cadastral
A NBR 13.133 trás o seguinte conceito para o levantamento planialtimétrico cadastral:
Levantamento topográfico planialtimétrico acrescido dos elementos planimétricos inerentes ao levantamento planimétrico cadastral, que devem ser discriminados e relacionados nos editais de licitação, propostas e instrumentos legais entre as partes interessadas na sua execução.
Possuindo o seguinte conceito para levantamento topográfico planialtimétrico:
Levantamento topográfico planimétrico acrescido da determinação altimétrica do relevo do terreno e da drenagem natural.
Etapas de um levantamento altimétrico
Um levantamento altimétrico normalmente é dividido em 4 etapas. São elas.
Altimetria topografia – Etapa 1 – Materialização de pontos de apoio no terreno
Nesta etapa é definida ou transportada e materializada a cota ou altitude que será utilizada como superfície de referência. A materialização normalmente é feita utilizando-se piques ou marcos geodésicos.
Etapa 2 – Levantamento dos dados
Nesta etapa é feita a obtenção de dados com a determinação das diferenças de níveis.
Altimetria topografia – Etapas 3 – Realização dos cálculos necessários
Nesta etapa você irá realizar os diferentes cálculos necessários.
No caso, atualmente existem softwares poderosos que fazem os cálculos, informando:
- A área;
- O perímetro;
- As distâncias;
- Os azimutes e;
- Demais dados de interesse.
Etapa 4 – Produção dos resultados finais
Nesta etapa você irá produzir os resultados finais. Lembrando que o resultado final obtido irá variar dependendo do método de levantamento de dados utilizado.
Podendo uma planilha com os diferentes cálculos, arquivos dxf ou dwg ou a produção de uma planta topográfica com as curvas de níveis.
Métodos de levantamento de dados utilizados na altimetria topografia
Existem 3 diferentes métodos de levantamento de dados normalmente utilizados na altimetria. São eles:
- Nivelamento trigonométrico;
- Nivelamento geométrico e;
- Nivelamento barométrico.
Nivelamento trigonométrico
O nivelamento trigonométrico baseia-se nas relações trigonométricas para determinação das diferenças de altura dos pontos onde o terreno muda de declividade. Neste artigo eu explico melhor o mesmo.
Nivelamento geométrico
O nivelamento geométrico é o mais preciso dos métodos de nivelamento. No mesmo são utilizadas visadas horizontais utilizando-se níveis topográficos e miras falantes.
O nivelamento geométrico divide-se em:
- Nivelamento geométrico simples e;
- nivelamento geométrico composto.
Neste artigo eu abordo de maneira detalhada o mesmo.
Nivelamento barométrico
O nivelamento barométrico baseia-se na relação existente entre a pressão atmosférica e a altitude. O mesmo possui uma baixa precisão, não sendo utilizado no dia a dia de um escritório de Agrimensura.
Altimetria topografia – O que é uma planta altimétrica?
Uma planta altimétrica nada mais é do que o resultado obtido após o tratamento de dados obtidos com a altimetria. O que difere a mesma de uma planta planimétrica é a existência de curvas de nível.
Na realidade, o que normalmente existe não é planta altimétrica e sim, planta planialtimétrica, pois é praticamente impossível representar-se a altimetria de maneira separada da planimetria.
Veja um exemplo de planta altimétrica na imagem abaixo.
Além da planta planialtimétrica, também existe a planta planialtimétrica cadastral, que além da altimetria, possui uma série de elementos naturais ou artificiais.
Na imagem abaixo, você pode ver um exemplo de planta planialtimétrica cadastral.
Além de plantas, dependendo das características do projeto, outros produtos podem serem gerados. Como exemplos temos:
- Planta planialtimétrica cadastral;
- Modelo digital do terreno (MDT);
- Sistemas de Informações geográficas (SIGs)
- Shapefiles e arquivos dwg e dxf.
Quais equipamentos são utilizados na altimetria topografia?

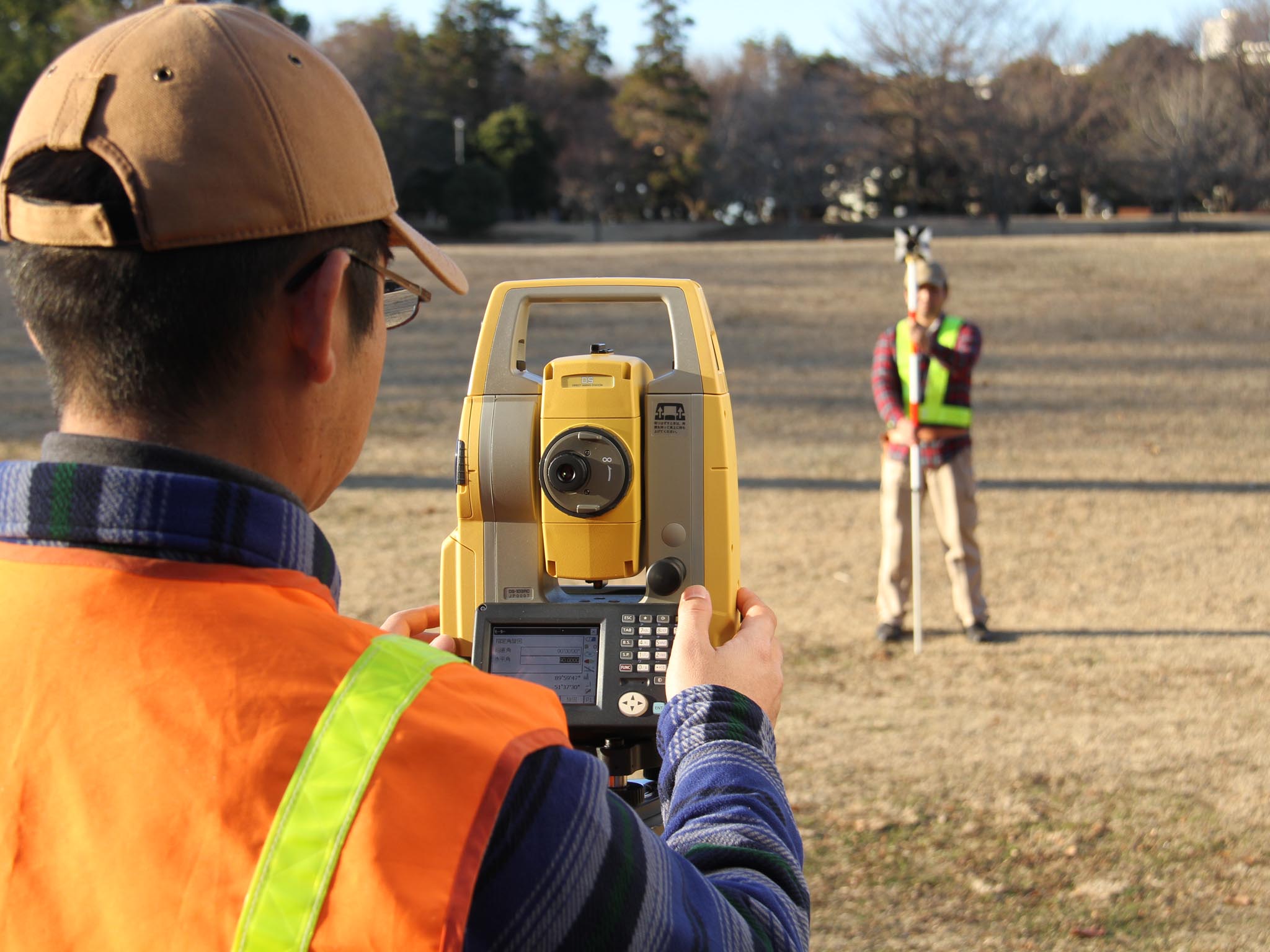

Os equipamentos normalmente utilizados na altimetria são níveis, através do nivelamento geométrico e, estações totais e receptores GNSS através do nivelamento trigonométrico.
Vídeo a respeito do assunto.
Altimetria topografia – E os receptores GNSS e drones quando são utilizados?
Na altimetria topografia se utiliza o plano topográfico, sendo que na mesma são utilizados níveis, teodolitos e estações totais.
Receptores GNSS e drones utilizam metodologias distintas, baseando-se na utilização de um datum.
Os Receptores GNSS se baseiam na utilização do posicionamento pelo GNSS e da geodésia.
Já os drones se baseiam na utilização do sensoriamento remoto, sendo que os dados obtidos com drones precisam serem ortorretificados e georreferenciados através da utilização de pontos de apoio obtidos com receptores GNSS.
Se você quer MERGULHAR FUNDO e aprender a prestar serviços com grande velocidade e com segurança, acesse este link e conheça os mesmos.
Entre eles, o Curso de Confecção de Plantas Topográficas. Um curso prático com o qual você vai aprender a produzir as 15 diferentes plantas produzidas em um escritório de topografia.
Clique neste link e conheça melhor o mesmo.
Gratidão por você ter lido o artigo. 🙏
