Levantamento Altimétrico?

Publicado por Adenilson Giovanini em 2021-04-262021-04-26

O que é um levantamento altimétrico, quais os métodos de levantamento altimétrico existentes e quais as etapas e equipamentos utilizados no mesmo.

É isso que você aprenderá com a leitura deste artigo.

O que é um levantamento altimétrico

O levantamento altimétrico também pode aparecer na literatura descrita como altimetria ou nivelamento, sendo que a mesmo possui como objetivo a determinação de curvas de níveis ou distâncias verticais existentes entre 2 ou mais pontos.

Ou seja, o que é feito em um levantamento altimétrico é a determinação das alturas, sendo que para isso utiliza-se uma superfície de referência.

A superfície de referência utilizada pode ser a cota de um ponto da superfície terrestre. Ou seja, você pode implantar um piquete e utilizar a cota do mesmo como cota de referência.

Porém, em obras de engenharia, normalmente utiliza-se a altitude, sendo que a mesma pode ser definida como a distância vertical de um ponto a superficie média dos mares.

A superfície de referência também pode ser uma referência de nível, cuja altitude é conhecida. Por exemplo, um ponto da rede de marcos altimétricos do IBGE.

Um outro procedimento que pode ser adotado é o rastreamento de um ponto com um receptor GNSS, e posteriormente transformar-se a altitude do mesmo de elipsoidal para altitude ortométrica, utilizando para isso o modelo MAPGEO 2015 que é o modelo de ondulação geoidal oficial do Brasil.

A NBR 13.133 trás os 6 métodos de levantamento de dados existentes, trazendo, entre eles, 3 métodos de levantamento altimétrico. São eles:

• Levantamento topográfico altimétrico;
• Levantamento topográfico planialtimétrico;
• Levantamento topográfico planialtimétrico cadastral.

Vamos conhecer melhor os mesmos.

Levantamento topográfico altimétrico

O levantamento topográfico altimétrico também é conhecido como nivelamento, sendo que a NBR 13.133 trás o seguinte conceito para o mesmo:

Levantamento que objetiva, exclusivamente, a determinação das alturas relativas a uma superfície de referência dos pontos de apoio e/ou dos pontos de detalhes, pressupondo-se o conhecimento de suas posições planimétricas, visando à representação altimétrica da superfície levantada.

Ou seja, o que um levantamento topográfico altimétrico faz nada mais é do que levantar a altimetria do terreno.

Levantamento topográfico planialtimétrico

A NBR 13.133 trás o seguinte conceito para o levantamento topográfico planialtimétrico:

Levantamento topográfico planimétrico acrescido da determinação altimétrica do relevo do terreno e da drenagem natural.

A planta resultante de um levantamento topográfico planialtimétrico é uma planta topográfica planialtimétrica, a qual, além dos elementos planimétricos, também possui os elementos altimétricos.

Segue um exemplo de planta com um desenho topográfico planialtimétrico:

Levantamento topográfico planialtimétrico cadastral

A NBR 13.133 trás o seguinte conceito para o levantamento topográfico planialtimétrico cadastral:

Levantamento topográfico planialtimétrico acrescido dos elementos planimétricos inerentes ao levantamento planimétrico cadastral, que devem ser discriminados e relacionados nos editais de licitação, propostas e instrumentos legais entre as partes interessadas na sua execução.

Ou seja, uma planta planialtimétrica cadastral, possui os elementos planimétricos, altimétricos e, também, os diferentes elementos naturais e/ou artificiais de interesse.

Segue um exemplo de planta com um desenho topográfico planialtimétrico cadastral:

Agora que você conhece os métodos de levantamento altimétrico, vamos conhecer os diferentes tipos de levantamentos altimétricos existentes.

Tipos de levantamento altimétrico

Existem 4 diferentes tipos de levantamento de dados normalmente utilizados na altimetria. São eles:

• Nivelamento barométrico;
• Nivelamento trigonométrico;

• Nivelamento geométrico e;
• Nivelamento taqueométrico.

Nivelamento trigonométrico

O nivelamento trigonométrico baseia-se nas relações trigonométricas para determinação das diferenças de altura dos pontos onde o terreno muda de declividade. Neste artigo eu explico melhor o mesmo.

Nivelamento geométrico

O nivelamento geométrico é o mais preciso dos métodos de nivelamento. No mesmo, são utilizadas visadas horizontais, utilizando-se níveis topográficos e miras falantes.

O nivelamento geométrico divide-se em:

• Nivelamento geométrico simples e;
• nivelamento geométrico composto.

Neste artigo eu abordo de maneira detalhada o mesmo.

Nivelamento barométrico

O nivelamento barométrico baseia-se na relação existente entre a pressão atmosférica e a altitude.

O mesmo possui uma baixa precisão, não sendo utilizado no dia a dia de um escritório de Agrimensura. Porém, é muito utilizado em outras aplicações que não exigem uma precisão tão alta.

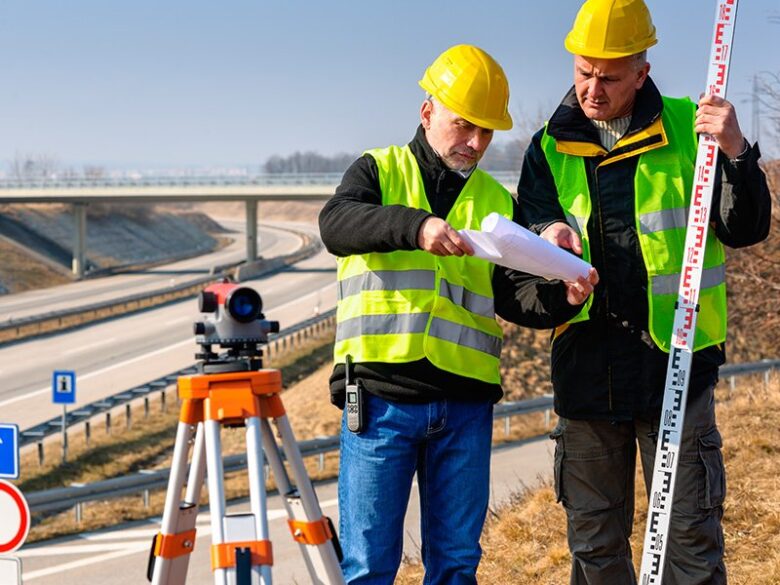

Plano altimétrico – Nivelamento taqueométrico

A NBR 13.133 trás o seguinte conceito para nivelamento taqueométrico:

Nivelamento trigonométrico em que as distâncias são obtidas taqueometricamente e a altura do sinal visado é obtida pela visada do fio médio do retículo da luneta do teodolito sobre uma mira colocada verticalmente no ponto cuja diferença de nível em relação à estação do teodolito é objeto de determinação.

Ou seja, no nivelamento taqueométrico, a distância horizontal e a diferença de nível são obtidas de maneira indireta através de leituras na mira graduada.

Quais as etapas de um levantamento altimétrico

Um levantamento altimétrico normalmente é dividido em 4 etapas. Seguem as mesmas.

Levantamento altimétrico – Materialização de pontos de apoio no terreno

Nesta etapa, é definida ou transportada e materializada a cota ou altitude que será utilizada como superfície de referência.

A materialização normalmente é feita utilizando-se piques ou marcos geodésicos.

Levantamento dos dados

Nesta etapa é feita a obtenção de dados com a determinação das diferenças de níveis.

Levantamento altimétrico – Realização de cálculos e produção dos resultados finais

Nesta etapa serão realizados os diferentes cálculos necessários e a produção dos resultados finais. Lembrando que estas etapas irão variar dependendo do método de levantamento de dados utilizado.

Lembrando também que eu possuo uma série de cursos e de livros práticos. Se você que MERGULHAR FUNDO e aprender com exemplos práticos, acesse este link e conheça os mesmos.

Gratidão por você ter lido o artigo. 🙏
