Projeção Azimutal?
Projeção azimutal, você acabou de colocar suas 2 mãos em um artigo definitivo a respeito do tema.
Com a leitura do mesmo você aprenderá:
- O que é a projeção azimutal;
- Qual o exemplo mais famoso deste tipo de projeção;
- Quais as subdivisões da mesma;
- Quais as áreas utilizadas para a representação utilizando este tipo de projeção e;
- Quais peculiaridades da mesma.
Prossiga a leitura com máxima atenção.
Projeção azimutal
Na projeção azimutal, também conhecida como projeção plana, a superfície da terra é projetada sobre um plano tangente a um ponto qualquer da superfície terrestre, o qual ocupa o centro da projeção.
As linhas traçadas na mesma são projetadas no plano, partidas de certo ponto do interior do elipsoide, vindas normalmente do polo. Desta maneira, os meridianos são irradiados do polo e projetados em linha reta.
À medida que se afastam do ponto de tangência, que no caso é o polo, o espaçamento e as dimensões dos paralelos e dos meridianos crescem rapidamente.
Com isso, os paralelos e meridianos são projetados formando círculos concêntricos.
A mesma normalmente utiliza como ponto tangente ao polo norte ou ao polo sul, tendo grande utilidade em navegação aérea e análise geopolítica.
Exemplo mais famoso de projeção azimutal
O exemplo mais famoso de projeção azimutal é o simbolo da ONU. O mesmo está centrada no Polo Norte, rodeada de ramos de oliveira.
Os ramos de oliveira são um símbolo de paz e o mapa do mundo representa todos os povos do Planeta. Branco e azul são as cores oficiais da Organização das Nações Unidas (ONU).
Lembrando que a projeção plana é um dos 3 diferentes métodos de projeção existente. Isso porque além da mesma, existe a projeção cilíndrica e a projeção cônica.
Subdivisões da projeção azimutal

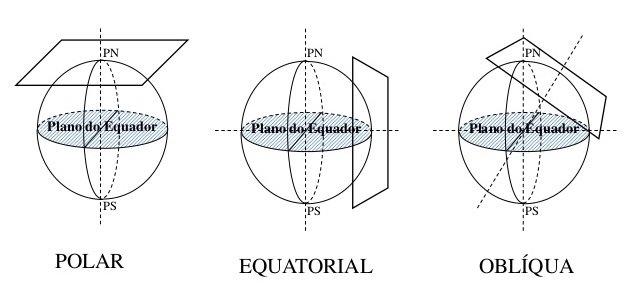

A projeção azimutal (ou plana), quanto a posição da superfície de projeção, é subdividida em três tipos.
São eles:
- Polares: com a tangente sobre um dos polos, sendo usada na projeção azimutal presente na bandeira da ONU e também para mapeamento dos polos e/ou dos hemisférios Norte ou Sul;
- Equatoriais ou meridionais: com a tangente na Linha do Equador, sendo usadas para mapear o hemisfério ocidental ou oriental;

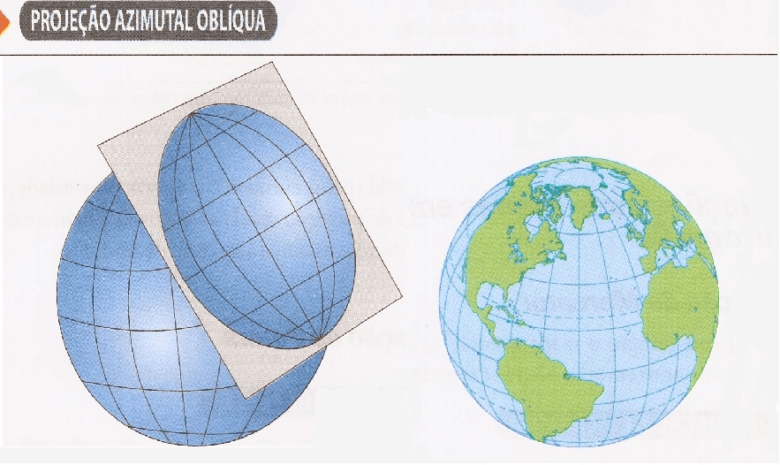

- Horizontais ou oblíquas: com a tangente sobre qualquer outro ponto da Terra e usada para fins diversos.
Áreas utilizadas para a representação via projeção azimutal
A projeção plana é um método de projeção normalmente utilizado para representar o mundo, tendo como ponto de partida uma das regiões polares.
Ao ser utilizada para a representação de todo o planeta, a mesma possui escalas grandes. Ou seja, com pouco detalhamento.
Com isso, a projeção plana é utilizada exclusivamente para a produção de mapas, não sendo utilizada para a produção de plantas, que de acordo com a NBR 13.133 deve possuir uma escala melhor do que 1:10.000.
Peculiaridades da projeção azimutal
Uma das características da projeção azimutal é que na mesma da projeção (a parte da Terra que inicialmente tocava na “Folha”) se mantém fiel ao real, porém na medida em que nos afastamos deste ponto, o mapa é gradualmente ficando distorcido.
Uma outra peculiaridade da projeção plana é que a mesma não consegue exibir o mundo por completo.
Por exemplo, na projeção azimutal que tem como tangente o Ártico, não é possível ver a Antártica. Ou seja, não é possível ver o ponto que está diametralmente oposto ao da tangente escolhida.
Por isso que um dos principais usos desta projeção é para o mapeamento dos polos ou para o mapeamento de apenas um hemisfério (Norte, Sul, Oriental ou Ocidental).
Tal como a projeção de Mercator sofre muitas críticas sobre um suposto caráter ideológico uma vez que o ponto escolhido foi o polo norte, que supostamente seria neutro por não estar colocando nenhum país no centro.
Porém, na realidade, acaba que os países com assento permanente no Conselho de Segurança (Estados Unidos, Rússia, Reino Unido, França e China) ficam em um certo destaque, com menos distorções do que os países que aparecem na periferia do mapa.
