Nivelamento com estação total
No caso, o nivelamento com estação total é o nivelamento trigonométrico.
A estação topografia se baseia na utilização do plano topográfico, utilizando o espaço euclidiano, sendo que a mesma utiliza coordenadas plano retangulares ((X, Y e Z).
Neste artigo eu explico de maneira detalhada como que uma estação total faz a determinação de coordenadas.
Para a realização do nivelamento com estação total, se faz necessária a obtenção a campo de uma série de dados relativos:
- A distância, que pode ser horizontal ou inclinada;
- Aos ângulos, que podem ser verticais, zenitais ou nadirais.
Além disso, também é necessário obter-se a altura do instrumento e do sinal.
Nivelamento com estação total – Funcionamento do nivelamento trigonométrico
O nivelamento trigonométrico baseia-se nas relações trigonométricas para a determinação das diferenças de nível dos pontos onde o terreno muda de declividade.

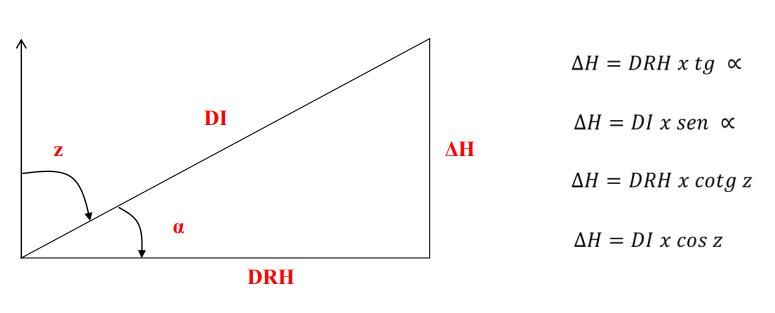

Veja na imagem abaixo as fórmulas utilizadas no mesmo.
Olhe novamente para a figura abaixo.
Perceba que tudo se baseia na utilização das propriedades do triângulo retângulo.
Aplicações do nivelamento trigonométrico
O principal objetivo do nivelamento trigonométrico, conforme o próprio nome sugere é a realização do nivelamento com estação total, utilizando para isso a determinação das diferenças de níveis.
O nivelamento trigonométrico é menos acurado que o nivelamento geométrico (nivelamento realizado com a utilização de nível topográfico), porém é mais utilizado que o mesmo, pois possibilita uma maior velocidade de trabalho.

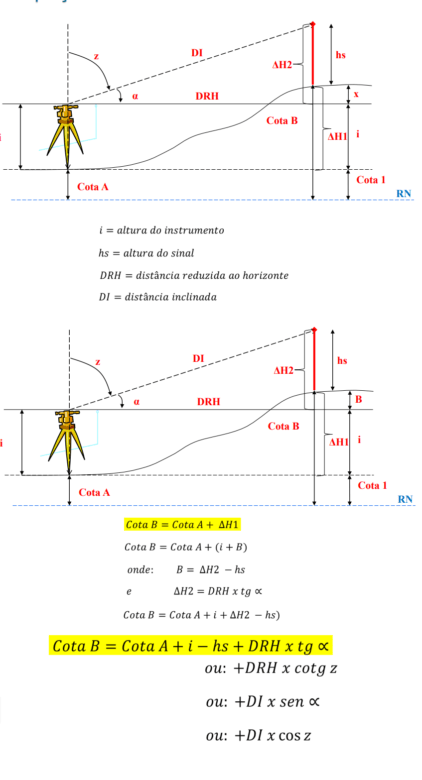

Veja na imagem abaixo a equação geral do nivelamento trigonométrico.
Influência da curvatura terrestre e da refração no nivelamento com estação total
Ao realizar um nivelamento com estação total, o profissional deve ter certo cuidado quanto a curvatura da terra. Isso porque a mesma deve ser levada em consideração no levantamento de linhas superiores a 150 metros.
De acordo com Carvalho e Macedo 2014 (http://topografiapoli.pbworks.com/w/file/fetch/77583296/MMacedo_TopoAlt_Nivelamento_Trigonometrico.pdf), a curvatura terrestre e as diferentes densidades nas camadas da atmosfera afetam os nivelamentos, principalmente quando as visadas são extensas.

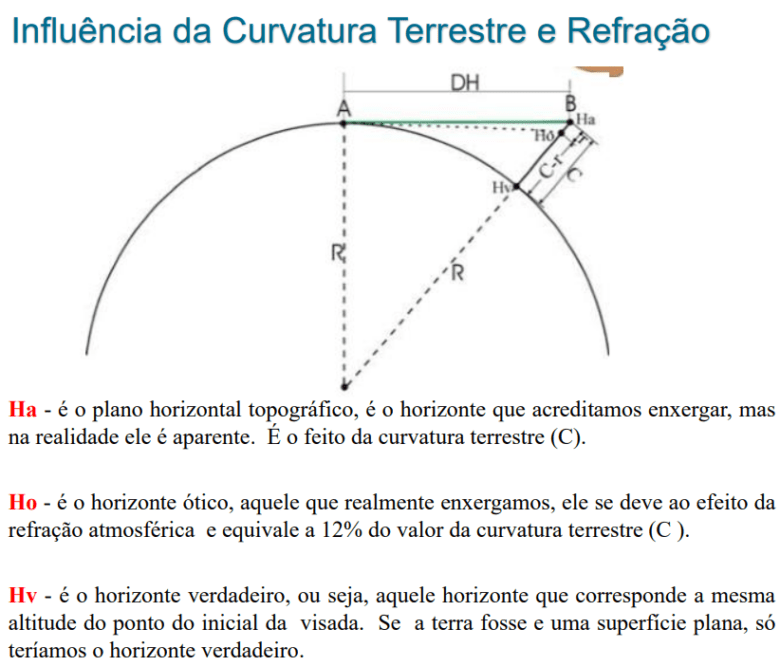

Os mesmos ainda informam que a um ponto na superfície terrestre correspondem 3 horizontes distintos. São eles:
- Horizonte Aparente – Ha;
- Horizonte Ótico – Ho;
- Horizonte Verdadeiro – Hv.

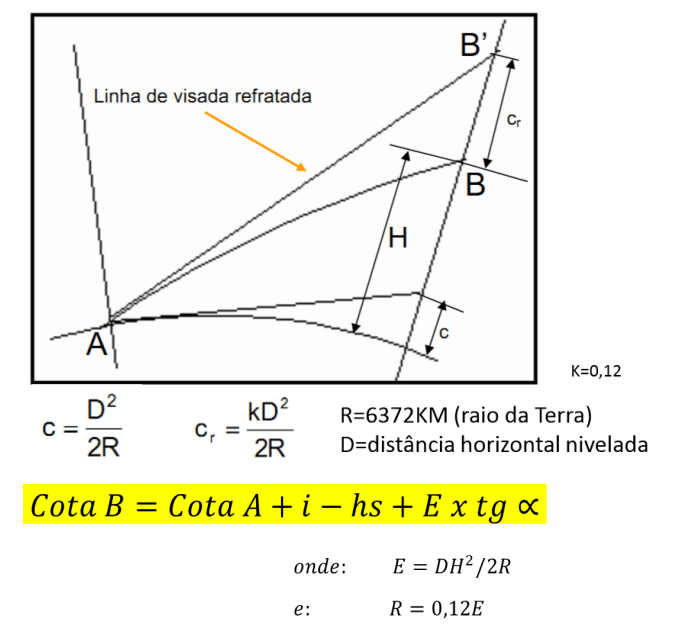

Na imagem abaixo você pode ver a fórmula utilizada para a correção da curvatura terrestre.
Lembrando que todo o aparelho após ser transportado deve ter seu erro zenital ou erro residual de seu limbo vertical verificado. No caso, este erro é um desvio da verticalidade da linha 0° – 180º do teodolito.

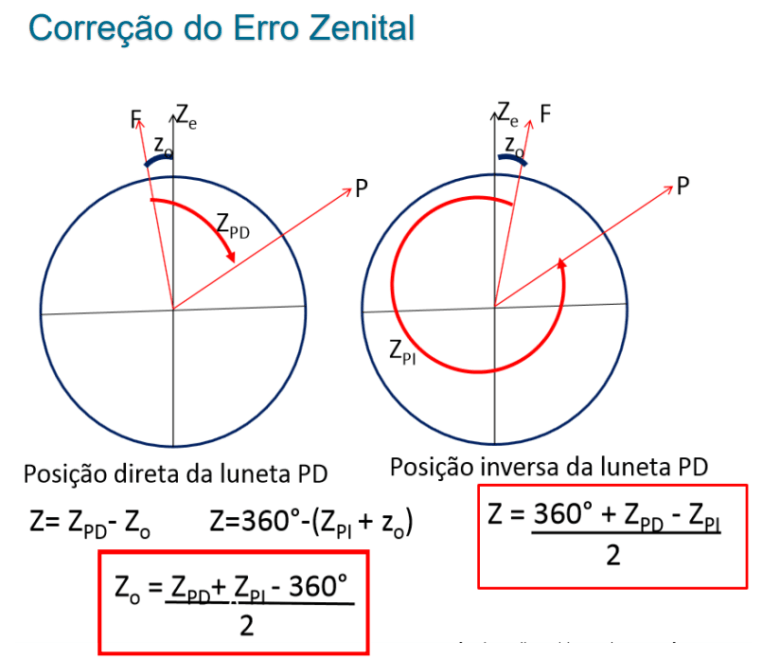

Para a correção do mesmo você deve utilizar a fórmula da imagem abaixo:
Ou seja, tome cuidado ao realizar visadas de mais de 300 metros, dando preferência para a realização de visadas mais curtas que este valor.
As 5 etapas da obtenção de dados com uma estação total
Olhe para o mapa mental abaixo.
Perceba que a obtenção de dados com uma estação total envolve uma série de etapas.
Etapas estas que vão desde a reunião com o cliente até a produção das diferentes plantas e peças técnicas necessárias.
Eu produzi um artigo épico no qual mergulho fundo, mostrando através de uma série de imagens, as diferentes etapas de operação de uma estação total.
Para ler o mesmo é só acessar este link.
Vídeo a respeito do assunto.
Produto oriundo do nivelamento com estação total
O principal produto oriundo do nivelamento com estação total é a planta topográfica planialtimétrica.
A mesma é uma planta que além dos elementos planimétricos, também possui a representação da altimetria através da utilização de curvas de níveis.
Além da mesma, um outro tipo de planta oriunda de um nivelamento com estação total é uma planta topográfica planialtimétrica cadastral.
A mesma, além dos elementos planimétricos e altimétricos, também possui os elementos naturais e artificiais existentes na área mapeada.
Segue uma aula secreta ensinando como tabular os dados a partir do arquivo nativo de uma estação total e gerar as curvas de níveis no Topograph. Assista a mesma, pois os princípios que você aprenderá nela, poderá utilizar em outros softwares.
Lembrando que eu possuo uma série de cursos e de livros práticos.
Se você quer MERGULHAR FUNDO e aprender a prestar serviços com grande velocidade e com segurança, acesse este link e conheça os mesmos.
Entre eles, o Curso de Confecção de Plantas Topográficas. Um curso prático com o qual você vai aprender a produzir as 15 diferentes plantas produzidas em um escritório de topografia.
Clique neste link e conheça melhor o mesmo.
