Ângulo zenital: o que é e para que serve?

Publicado por Adenilson Giovanini em

O ângulo zenital nada mais é do que um dos ângulos verticais de um teodolito ou estação total.

Na realidade, a topografia é dividida em ângulos horizontais e ângulos verticais, sendo que os ângulos verticais se dividem em ângulo zenital e ângulo nadiral.

A diferença entre os 2 está no local em que o equipamento é zerado, no topo ou no pé da linha que passa pelo centro do equipamento.

Antes de entendermos melhor o ângulo zenital, vamos entender os diferentes ângulos existentes na topografia porque assim você entenderá melhor este ângulo.



Ângulo zenital – Ângulos horizontais

Direções. Ângulos Horizontais e Verticais:

Os ângulos horizontais existentes na topografia podem serem internos ou externos.



Ângulos internos

ângulos internos na topografia

Os ângulos internos normalmente são medidos em poligonais fechadas, sendo que para isso o aparelho deve estar corretamente estacionado, nivelado e centrado sobre um dos pontos.



O procedimento para a leitura de um ângulo utilizando-se um teodolito eletrônico ou uma estação total consiste em:

  • Executar a pontaria (fina) sobre o ponto a vante (primeiro alinhamento);
  • Zerar o círculo horizontal do aparelho nesta posição (procedimento padrão Hz = 000°00’00”);
  • Liberar e girar o aparelho (sentido horário ou anti-horário), executando a pontaria (fina) sobre o ponto a ré (segundo alinhamento);
  • Anotar ou registrar o ângulo (Hz) marcado no visor LCD que corresponde ao ângulo horizontal interno medido.



Ângulos externos

ângulo zenital - ângulos externos



Os ângulos externos também são medidos em poligonais fechadas, sendo que para a medição de um ângulo horizontal externo o aparelho deve ser estacionado, nivelado e centrado sobre um dos pontos que a definem.



Desta maneira, a litura dos ângulos externos com a utilização de um teodolito eletrônico ou de uma estação total consiste em:



  • Executar a pontaria (fina) sobre o ponto a ré (primeiro alinhamento);
  • Zerar o círculo horizontal do aparelho nesta posição (procedimento padrão ® Hz = 000°00’00”);
  • Liberar e girar o aparelho (sentido horário ou anti-horário), executando a pontaria (fina) sobre o ponto a vante (segundo alinhamento);
  • Anotar ou registrar o ângulo (Hz) marcado no visor LCD que corresponde ao ângulo horizontal externo medido.

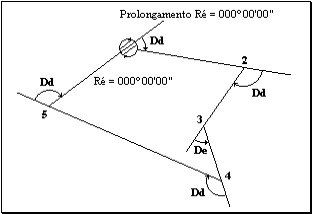

Ângulo de deflexão

ângulo zenital - ângulo de deflexão

O ângulo de deflexão é um ângulo horizontal que varia de 0° a 180°. O mesmo é o ângulo formado entre o alinhamento à vante e o prolongamento do alinhamento à ré e pode ser:

  • Positivo, ou à direita, se o sentido de giro for horário;
  • Negativo, ou à esquerda, se o sentido de giro for anti-horário.

Além disso, também temos o Método da repetição e o método da reiteração.



Ângulo zenital – Método de repetição

Segundo ESPARTEL (1977) e DOMINGUES (1979) este método consiste em visar sucessivamente os alinhamentos a vante e a ré de um determinado ponto ou estação, fixando o ângulo horizontal lido e tomando-o como partida para a medida seguinte.



Entenda melhor o método de repetição a partir da imagem abaixo que é um print da apostila do professor Lucio, da Universidade federal dos Vales do Jequitinhonha e do Mucuri.



Método de repetição



Método da Reiteração

Segundo ESPARTEL (1977) e DOMINGUES (1979) o método da reiteração consiste em visar sucessivamente os alinhamentos a vante e a ré de um determinado ponto ou estação, tomando como partida para a medida do ângulos horizontal intervalos regulares do círculo.



Ângulo zenital – Ângulos Verticais

ângulo zenital - Ângulo Vertical Exemplo de teodolito



Como descrito anteriormente, os ângulos verticais são divididos em ângulos nadirais e zenitais.

Normalmente a estação total ou teodolito será um dos 2, dependendo se a mesma está zerada na parte de cima ou na parte de baixo da linha que cruza pelo seu centro e vai em direção ao centro da terra.



Ângulo zenital

ângulo zenital

Quando a origem estiver no zênite. Ou seja, na parte superior da linha que atravessa pelo centro do equipamento e vai em direção ao centro da terra.



Ângulo nadiral

Quando a origem estiver no Nadir. Ou seja, na parte inferior da linha que atravessa pelo centro do equipamento e vai em direção ao centro da terra.

Na imagem abaixo, que utiliza uma pessoa de exemplo, você pode ver o zênite e o nadir.



ângulo zenital - Zênite e nadir



Lembrando que eu possuo uma série de cursos e de livros práticos. Se você que MERGULHAR FUNDO e aprender com exemplos práticos, acesse este link e conheça os mesmos.

Gratidão por você ter lido o artigo. 🙏
