Ponto Geodésico: Os 3 Tipos Existentes?

Publicado por Adenilson Giovanini em

Ponto geodésico, você acabou de colocar suas 2 mãos em um artigo definitivo a respeito do tema.

Com a leitura do mesmo você aprenderá:

  • O que é um ponto geodésico;
  • Para que servem os marcos geodésicos e topográficos;
  • Quais os diferentes tipos de marcos geodésicos existentes e;
  • Quais são as acurácias necessárias.

Vou abrir meu baú do tesouro. Prossiga a leitura com máxima atenção.



O que é um ponto geodésico

ponto geodésico

Um ponto geodésico, também conhecido como marco geodésico é um ponto materializado com um marco de concreto, cujas coordenadas estão referênciadas ao datum oficial do País.

No caso do Brasil ao SIRGAS 2000, época 4.



Ponto geodésico – Para que servem os marcos geodésicos e topográficos?

para que serve um ponto geodésico

A necessidade do amarramento dos dados levantados com o terreno surgiu na topografia, onde que a mesma utiliza o apoio topográfico.

A NBR 13.133, no item 3.4 trás a seguinte definição para apoio topográfico:

Conjunto de pontos planimétrico, altimétrico, ou planialtimétrico, que dão suporte ao levantamento topográfico.

Ou seja, o apoio topográfico são pontos que amarram o terreno com o plano topográfico.

Para a obtenção de dados, você pode utilizar coordenadas aleatórias (conhecidas como cotas), utilizando como ponto de amarração um piquete.

piquete

Ou, dependendo da natureza do serviço, pode utilizar um marco geodésico, utilizando altitude, a qual deve estar referenciada ao datum oficial do país.

No que se refere a Geodésia, a NBR 13.133 no item 3.2.2, trás a seguinte definição para apoio geodésico altimétrico:

Conjunto de referências de nível, materializadas no terreno, que proporciona o controle altimétrico dos levantamentos topográficos e o seu referenciamento ao datum(origem) altimétrico do país.

Ou seja, uma referência de nível nada mais é do que um marco que materializa o levantamento topográfico no terreno, referenciando o mesmo ao datum altimétrico do pais.

Segue um exemplo de marco de referência de nível da rede altimétrica do IBGE.

ponto geodésico - marco geodésico de referência de nível da rede altimétrica do IBGE



Em calçadas é normal a locação apenas da plaqueta.

referência de nível encrustada na calçada



Ou seja, todo levantamento geodésico realizado no território nacional precisa estar amarrado a rede altimétrica do país.

Você pode acessar o site da Infraestrutura Nacional de dados espaciais neste link e ver qual é o RN mais perto do local no qual realizará o serviço topográfico.

Em seguida, no item 3.2.3 a NBR 13.133 trás a definição de apoio geodésico planimétrico. Segue a mesma:

Conjunto de pontos, materializados no terreno, que proporciona aos levantamentos topográficos o controle de posição em relação à superfície terrestre determinada pelas fronteiras do país, referenciando-os ao datum planimétrico do país.



Perceba que além da rede altimétrica, o país também possui uma rede planimétrica.

Você pode acessar a rede planialtimétrica no site da Infraestrutura Nacional de dados espaciais através deste link.



Quais os diferentes tipos de marcos geodésicos existentes?

Agora que você sabe qual é a função dos marcos geodésicos e da existência do datum planimétrico e do datum altimétrico, vamos mergulhar mais fundo e conhecer melhor os diferentes marcos topográficos e geodésicos existentes.



Ponto geodésico – Marcos da rede de referência cadastral municipal

Na rede de referência cadastral municipal, nós teremos o marco geodésico de centragem forçada (vulgo ponto geodésico), o qual deve ser homologado junto ao sistema geodésico brasileiro.

ponto geodésico - marco geodésico de centragem forçada



Além do marco de centragem forçada, a rede de referência cadastral municipal também possui marcos geodésicos referenciados ao datum oficial do país.

Os quais podem ser pontos geodésicos mais simples.

marcos geodésicos da rede de referência cadastral municipal



Também é interessante que o ponto geodésico tenha uma sapata de proteção, caso o local apresente movimentação de veículos ou de maquinas que possam representar perigo para o marco.

marco com sapata de proteção



Em locais concretados é normal o ponto geodésico ser apenas uma chapa de aço encrustada no concreto.

chapa de aço encrustada no concreto

Para saber mais sobre a implantação de marcos geodésicos da rede de referência cadastral municipal, leia este trabalho de conclusão de curso.



Ponto geodésico – Marcos da rede de monitoramento continuo do IBGE

Um outro tipo de marco geodésico existente são os da rede de monitoramento continuo do IBGE.

ponto geodésico - marcos geodésicos da rede de monitoramento continuo do IBGE

pilar geodésico





Ponto geodésico – Marcos geodésicos da rede planimétrica e altimétrica do IBGE

Conforme mostrei anteriormente, também temos os pontos geodésicos da rede planimétrica e da rede altimétrica do IBGE.



ponto geodésico - referência de nível encrustada na calçada

rede altimétrica





Ponto geodésico – Marcos geodésicos utilizados no georreferenciamento de imóveis rurais

A partir de agora irei me deter em lhe mostrar os diferentes tipos de pontos geodésicos utilizados no georreferenciamento de imóveis rurais e suas características.



Marco de apoio básico

Marco de apoio básico, como o da imagem abaixo, que eu utilizei na capa do Livro Topografia Cadastral e Georreferenciamento de Imóveis Rurais na Prática.

ponto geodésico - marco utilizado no georreferenciamento



Este tipo de marco deve possuir uma armação de malha de ferro, o que tornará mais difícil que o mesmo seja quebrado.

Conforme você pode perceber pela imagem acima, durante o processo de instalação, normalmente é feita a construção de uma base de concreto.

Para a construção da mesma é utilizado areia, brita e cimento, nas proporções de 3 partes de areia para uma parte de brita e uma parte de cimento.

Acurácia exigida para os marcos de apoio básico:

  • Horizontal: 10 cm;
  • Vertical; 30 cm.



Ponto geodésico – Marco de apoio imediato

Também temos os marcos de apoio imediato, que devem possuir a mesma estrutura dos marcos de apoio básico, sendo exigida uma acurácia diferenciada.

Acurácia exigida para os marcos de apoio imediato:

  • Horizontal: 20 cm;
  • Vertical; 30 cm.



Pontos do tipo M

Os pontos do tipo M podem ser materializados com marcos de concreto ou com marcos de aço inoxidável, não sendo necessária a construção de uma base de concreto no entorno do marco.

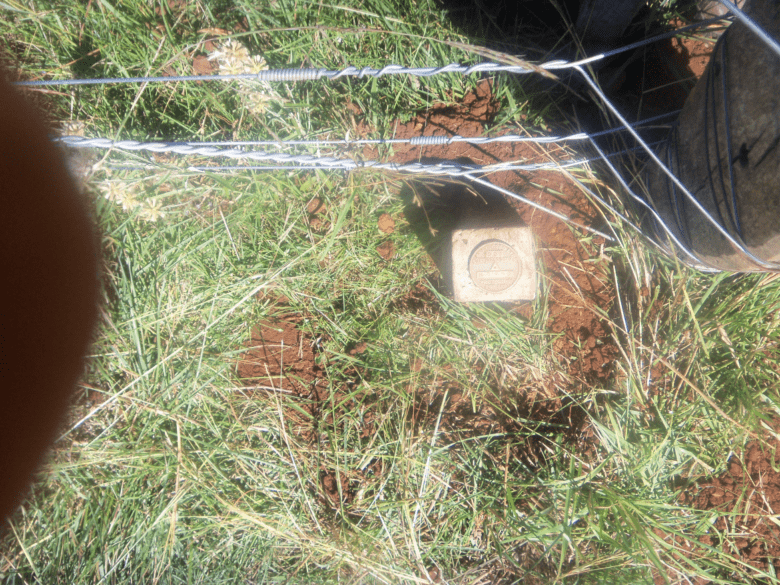

Na imagem abaixo, você pode ver um exemplo de marco de concreto em um ponto do tipo M.

marcos geodésicos do tipo M -  georreferenciamento de imóveis rurais

Este tipo de ponto geodésico também deve possuir uma armação de malha de ferro, o que tornará mais difícil que o mesmo se quebre.

Os pontos do tipo M também podem ser materializados com marcos de aço galvanizado.



ponto geodésico - marco topográfico



Vídeo a respeito do assunto.

Lembrando que eu também possuo uma série de cursos e de livros práticos.

Se você quer MERGULHAR FUNDO e aprender a prestar serviços com grande velocidade e com segurança, acesse este link e conheça os mesmos.



Entre eles, o Curso de Confecção de Plantas Topográficas. Um curso prático com o qual você vai aprender a produzir as 15 diferentes plantas produzidas em um escritório de topografia.

Clique neste link e conheça melhor o mesmo.



É isso por este artigo. Gratidão por você ter lido o artigo. 🙏
