Perfil do Terreno?
O que é um perfil do terreno e como produzir o mesmo no ArcGIS e no QGIS. Isso que você aprenderá com a leitura deste artigo.
Você também aprenderá:
- O que é necessário para a produção de um perfil do terreno?
- Em que aplicações perfis do terreno normalmente são utilizados?
- Quais são as etapas da produção de um perfil do terreno?
- Quais softwares podem serem utilizados para a produção de perfis do terreno?
- Como produzir um perfil topográfico no QGIS e no ArcGIS?
O que é um perfil do terreno
Um perfil do terreno, também conhecido como perfil topográfico, é a representação de um corte vertical em uma direção previamente escolhida, que possibilita a representação dos desníveis da superfície topográfica.
Etapas da produção de um perfil do terreno
Para a produção de um perfil do terreno é necessário primeiramente produzir-se um modelo digital de elevação, o qual necessitará de uma série de dados.
Desta maneira, um perfil do terreno pode ser produzido a partir de dados altimétricos obtidos de diversas fontes.
Como exemplos temos:
- Dados obtidos a partir de sensores orbitais, como é o caso dos dados ASTER e SRTM;
- Dados obtidos com estações totais, receptores GNSS e drones.
Porém, o importante é que você saiba que o que indicará qual fonte de dados que você utilizará será a aplicação em si.

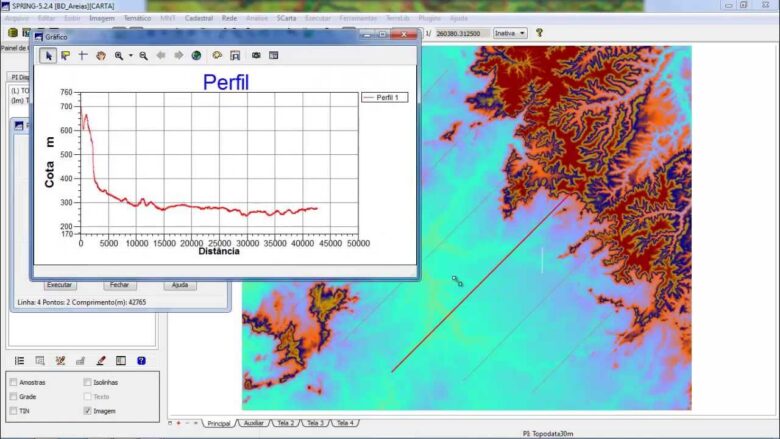

Perfil do terreno – Exemplos de diferentes perfis e dados utilizados para a geração dos mesmos
Por exemplo, se o que você está fazendo é um estudo de uma microbacia e o seu objetivo é apenas ter um perfil de certa porção da mesma, de certa maneira que o mesmo não precise de uma grande acurácia, você poderá utilizar dados obtidos a partir de sensores orbitais.
Por exemplo, dados ASTER e SRTM que são gratuitos.
Porém, é importante que você saiba que a acurácia espacial destes sensores fica no entorno de 30 metros.
Na realidade, existem diversos outros sensores orbitais que geram dados altimétricos. Porém, você terá que pagar pelos dados gerados pelos mesmos.
Uma outra aplicação que exige a produção de perfis topográficos é topografia de estradas. Isso porque a construção de uma estrada é dividida em uma série de seções.
Com isso, a produção de perfis do terreno possibilita um melhor planejamento do traçado da estrada, diminuindo os trabalhos de corte e de aterro.
No entanto, perceba que esta é uma aplicação que exige dados com uma acurácia centimétrica, sendo que na topografia de estradas, normalmente o que se utiliza dados obtidos com utilização de estações totais, receptores GNSS ou drones.
Etapas da produção de um perfil do terreno
A produção de um perfil do terreno se divide em uma série de etapas. São elas:
- Obtenção dos dados necessários;
- Produção de um modelo digital do terreno;
- Produção do perfil topográfico propriamente dito.
Softwares utilizados para a produção de perfis do terreno
Diversos softwares permitem a produção de perfis do terreno. Entre eles temos:
- Softwares de Geoprocessamento como é o caso do ArcGIS e do QGIS;

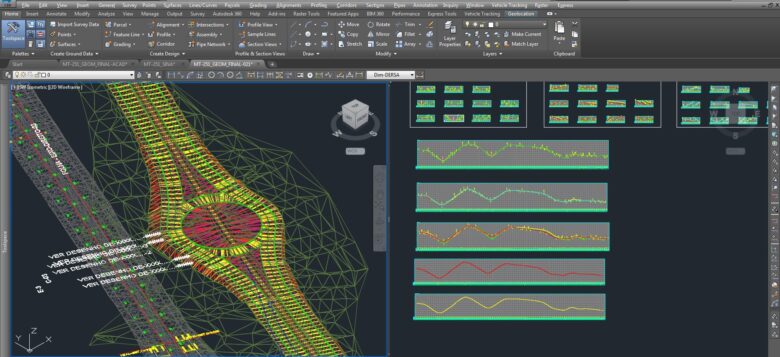

- Softwares de desenho auxiliado por computador como é o caso do civil 3D;
- Softwares topográficos como é o caso do GeoOfice, Topograph, OpenRoads, TopoEVN e métrica topo.
Neste artigo eu irei mostrar como criar perfis topográficos no ArcGIS e no QGIS.
Caso você possua um dos outros softwares listados acima, olhe nos materiais didáticos ou entre em contato com o suporte para aprender como produzir perfil topográfico no mesmo.
Produção de perfil topográfico no ArcGIS
Para a criação de um perfil do terreno no ArcGIS, você deve seguir as seguintes etapas:
- Ligar a barra 3d Analyst – Views – Toolbars – 3d Analyst;
- Adicionar o Tin ou o Grid onde você vai trabalhar (seu MDE);
- Na barra de botões do 3D Analyst clique sobre o botão Interpolate Line;
- Desenhe uma linha sobre o MDE no local onde você queira visualizar o perfil topográfico;
- Termine a linha com um duplo click no mouse;
- Clique sobre o botão Create Profile Graph na barra de botões do 3d Analyst;
- O ArcGIS cria o tão desejado perfil topográfico.
Este vídeo ensina de maneira passo a passo como produzir um perfil topográfico no ArcGIS.
Produção de perfil topográfico no QGIS
A criação de um perfil do terreno no QGIS é feita através do plugin Profile Tool. Logo, a primeira etapa da produção de perfis topográficos no QGIS consiste na instalação deste plugin no mesmo.
Lembrando que para produção de um perfil do terreno, você precisa ter dados altimétricos. Por exemplo, de um modelo digital de elevação, gerado a partir de um arquivo raster.
Caso deseje você pode baixar modelos digitais de elevação a partir do site topodata.
Para aprender como fazer isso é só ler este artigo.
Depois da instalação do complemento Profile Tool você poderá acessá-lo pelo menu Complementos → Profile Tool → Terrain Profile.
Perceba que conforme é mostrado na imagem abaixo, você poderá utilizar esta ferramenta clicando no ícone que disponível na barra de ferramentas.

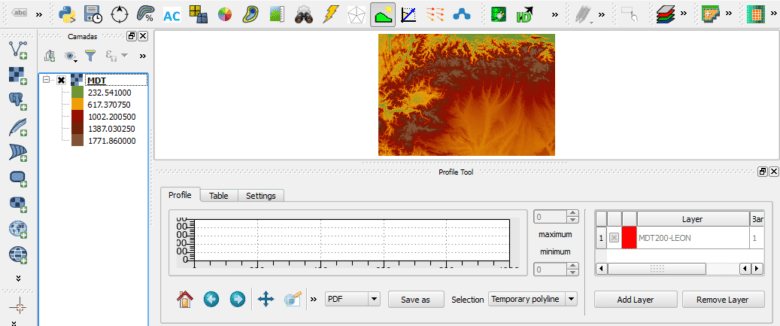

Se abrirá um painel na área inferior da tela do QGIS, conforme demonstrado na figura a seguir.
Perceba que a mesma é composta basicamente de uma região para plotagem de um gráfico do lado esquerdo e uma lista de camadas raster na direita.
A camada matricial que deixamos selecionada será adicionada na lista de camadas.
Observe no painel onde está escrito “Selection“. Deixe escolhida a opção Temporary polyline. Depois, dê um clique com o botão esquerdo do mouse para iniciar o desenho de uma linha temporária. Para encerrar o traçado, clique duas vezes com o mesmo botão.
Você poderá observar em seu computador que na barra de status (no canto esquerdo) do QGIS irão aparecendo as instruções de como criar o perfil.
Quando terminar o desenho da linha (vermelha na tela abaixo), o gráfico será renderizado e o QGIS mostrará o perfil criado.
Alerta – Se entra lixo, saí lixo
Conforme informei anteriormente, a qualidade do resultado final está diretamente relacionada a qualidade dos dados de entrada.
Logo, tome cuidado com os dados que você utiliza. Perceba que se você quer um resultado submétrico, não será com dados Aster ou SRTM que você obterá.
Para produzir um modelo digital do terreno com uma acurácia submétrica, seus dados de entrada devem ter uma acurácia submétrica.
Nunca se esqueça disso, o resultado está diretamente relacionado com a qualidade dos dados de entrada.
Lembre-se sempre, se entra lixo, saí lixo.
Espero que este artigo tenha sido útil e relevante para você.
Se você quer MERGULHAR FUNDO e aprender a prestar serviços com grande velocidade e com segurança, acesse este link e conheça os mesmos.
Entre eles, o Curso de Confecção de Plantas Topográficas. Um curso prático com o qual você vai aprender a produzir as 15 diferentes plantas produzidas em um escritório de topografia.
Clique neste link e conheça melhor o mesmo.
Gratidão por você ter lido o artigo. 🙏
