Coordenadas em UTM, você acabou de encontrar um guia definitivo a respeito do tema.

Com a leitura do mesmo você aprenderá:

  • O que significa a sigla UTM;
  • Quais são as características da projeção UTM;
  • 3 exemplos práticos mostrando como encontrar a localização de objetos na superfície terrestre;
  • Como transformar coordenadas de geográficas em UTM;
  • Como transformar coordenadas de UTM em geográficas e;
  • Como encontrar coordenadas em UTM no Google Earth.

Vou abrir meu baú do tesouro. Prossiga a leitura com máxima atenção.

Coordenadas em UTM – O que significa a sigla UTM?

coordenadas em utm

Coordenadas em UTM, antes de vermos um exemplo prático mostrando com escrever as coordenadas de um ponto em coordenadas UTM, você precisa entender exatamente o que é uma coordenada. Isso porque estes conhecimentos são essenciais.

No caso, a Sigla UTM significa Universal Transversa de Mercator, onde:

  • Universal – Está ligado ao modelo matemático utilizado para a projeção da terra;
  • Tranversa – A projeção é transversa, pois o eixo do cilindro utilizado é perpendicular em relação ao semi-eixo menor do elipsoide terrestre.
  • Mercator – Se refere a Gerhard Mercator, geógrafo, cartógrafo e matemático que idealizou o sistema de coordenadas em UTM.

Na imagem abaixo, você pode visualizar uma imagem típica da projeção UTM.

coordenadas em UTM - projeção UTM

Perceba que o cilindro corta em uma posição transversa ao eixo do elipsoide.



Propriedades das coordenadas em UTM

sistema de coordenadas em utm

A projeção UTM é classificada como uma projeção conforme. Ou seja, não deforma ângulos e distâncias, deformando em menos de 0,5% as áreas.

Devido a estas características, a mesma se tornou a projeção cartográfica mais conhecida e utilizada no mundo. Isso porque não deforma pequenas regiões do planeta.

Caso você deseje saber mais sobre as diferentes classificações das projeções cartográficas, neste artigo eu abordo o tema de maneira cirúrgica.

Quais as características das coordenadas em UTM

fator k na projeção utm

No caso, a projeção UTM utiliza 60 cilindros, onde que cada um dos cilindros é responsável pela representação de 6 graus de longitude de arco terrestre, os quais são contados em sentido anti-horário a partir do meridiano de Greenwich.

Veja este detalhe na imagem abaixo.

coordenadas em utm - zonas e fusos UTM

Cada uma destas regiões é chamada de fuso ou zona UTM, sendo que cada fuso UTM possui seu próprio meridiano central.

coordenadas em UTM - fuso UTM

Outra característica importante do sistema de coordenadas em UTM é que o mesmo é limitado pelas latitudes. Isso acontece porque devido ao abaloamento dos polos.

Com isso, nas regiões polares, a projeção utilizada é a projeção estereográfica polar.

Desta maneira, a projeção UTM é restringida a 84 graus norte e 80 graus sul, regiões estas nas quais as distorções não são significativas.

Veja este detalhe na imagem abaixo.

projeção de dados

Perceba que do lado direito da imagem está a variação dos graus, os quais partindo da linha do equador vão até 84 graus norte e 80 graus sul.

Na parte superior temos os fusos UTM, os quais variam de 1 a 60, tendo 6 graus de longitude.

Já do lado esquerdo temos as zonas UTM, sendo que as mesmas variam de C a X, onde que cada zona UTM possui 4 graus de latitude.



Coordenadas em UTM – Origem do sistema de coordenadas em UTM

sistema de coordenadas em UTM

A origem do sistema de coordenadas de cada um dos fusos UTM acontece na intersecção de seu meridiano central com a linha do equador.

Desta maneira, o sistema de coordenadas em UTM é dividido em 2 hemisférios, sul e norte.

No hemisfério norte, partindo da linha do equador, o sistema UTM varia de 0 metros na linha do equador a 10.000 km.

No hemisfério Sul, a origem fica no extremo sul, indo até 10.000 km na linha do equador. Veja estes detalhes na imagem abaixo.

fuso utm

Já no sentido leste – oeste, a leitura parte do meridiano central e vai em direção aos extremos. No caso, no meridiano central o valor é de 500.000 metros.

Se você for para a direita chegará sobre a esquerda (do ponto de vista do observador) sobre a linha do equador ao valor de 100.000 metros.

Já se você, partindo da linha do equador, for para a direita (do ponto de vista do observador), chegará ao valor de 9000,000 metros.

Veja estes detalhes na imagem abaixo.

largura do fuso



Exemplos de coordenadas em UTM

coordenadas em utm - coordenadas em utm

Agora que você conseguiu ter uma ideia de como funciona a projeção UTM, vamos mergulhar mais fundo e ver exemplos de coordenadas em UTM.

Ao utilizar o sistema de coordenadas em UTM para determinar a posição de um objeto na superfície terrestre você precisa:

  1. Identificar o fuso UTM e a zona UTM no qual o objeto se encontra;
  2. Identificar o hemisfério no qual o objeto se encontra (norte ou sul)
  3. Determinar as coordenadas do local no qual o objeto se encontra.

Coordenadas em UTM – Exemplo 1

Digamos, que você queira identificar o local no qual determinado elemento físico se encontra. Por exemplo, a chegada da praia da Barra da Lagoa, em Florianópolis.

praia barra da lagoa

Para representar esta localização utilizando o sistema de coordenadas em UTM, você deve utilizar a seguinte nomenclatura:

  1. Indicar o fuso UTM, no caso o 22;
  2. Indicar a zona UTM, no caso a J;
  3. Indicar o par ordenado que indica a localização deste elemento. (754128.54 m E, 6947467.35 m S)

Ou seja, a representação das coordenadas da chegada na praia da barra da lagoa, em Florianópolis, ficará da seguinte maneira:

UTM 22 J 754128.54 E; 6947467.35 S.

coordenadas em UTM - exemplo 1 - Florianópolis



Coordenadas em UTM – Exemplo 2

Agora vamos pegar um outro local para comparar. Por exemplo, um ponto em Buenos Aires.

exemplo 2 - Buenos Aires

Perceba que o fuso UTM mudou para o 21 e que a zona UTM mudou para a H. A longitude continua sendo E e a latitude S.

Ou seja, a coordenada deste ponto em UTM vai ficar:

UTM 21 H 377065.37 E; 6168106,88S.

Terceiro exemplo

Vamos pegar um terceiro ponto. Por exemplo, Miami nos EUA.

coordenadas em UTM - exemplo 3 - miami

Perceba que a zona UTM mudou para a 17 e o fuso UTM para o R. A longitude continua sendo E, porém como estamos acima da linha do equador, a latitude passou a ser norte.

Com isso, as coordenadas deste ponto em UTM serão:

UTM 17 R 586680.53 E; 2851118,62 N.

Enfim, perceba como que colocar o fuso, a zona e a indicação norte, sul e, leste ou oeste é importante.

Isso porque, do contrário, você jogará o ponto no local errado.

Já me aconteceu inclusive de baixar shapefiles da internet e ao importar os mesmos para um software de geoprocessamento, os dados pararem no local errado. Isso porque os metadados do shapefile estavam errados.

Utilize o Google Earth para encontrar coordenadas em UTM

Como você deve ter percebido, nos exemplos acima eu utilizei o Google Earth para mostrar coordenadas de diferentes locais para você.

No seu dia a dia, você também pode utilizar o mesmo para encontrar coordenadas de locais diversos, podendo inclusive utilizar esta ferramenta para transformar coordenadas geográficas em coordenadas UTM.

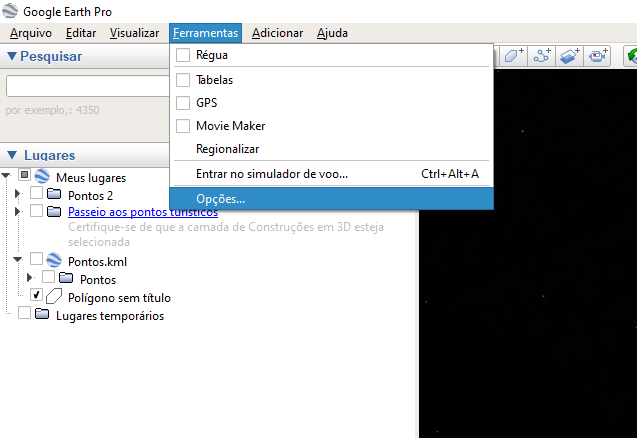

Para mudar o sistema de Coordenadas do Google Earth é só você acessar a guia “ferramentas” e selecionar “Opções”.

coordenadas utm no google earth

Ao você fazer isso, um Popup se abrirá com as opções do Google Earth. É só você selecionar o sistema de coordenadas de interesse.

google earth

Em seguida é só você adicionar um marcador que o mesmo mostrará as coordenadas do local.

marcador com coordenadas em utm



Fusos em UTM no Brasil

fusos utm

No caso, o Brasil possui 8 fusos UTM passando pelo seu território, estando compreendido entre os fusos 18 e 25. Fusos estes que são contados do antimeridiano de Greenwich em direção ao meridiano de Greenwich.



Coordenadas em UTM – Como transformar coordenadas UTM em geográficas

coordenadas cartográficas

Para conseguir transformar coordenadas UTM em geográficas, você precisa obter alguns conhecimentos Cartográficos. Neste artigo eu abordo de maneira cirúrgica a temática.



Como transformar coordenadas geográficas em UTM

exemplo de coordenadas em UTM - caracteristicas das coordenadas UTM

neste outro artigo aqui do blog eu mostro como transformar coordenadas geográficas em UTM.
