Transformar coordenadas utm em geográficas?

Publicado por Adenilson Giovanini em

Como transformar coordenadas UTM em geográficas. Você acabou de encontrar um guia definitivo sobre o tema.

No mesmo, eu irei lhe ensinar como fazer a conversão das coordenadas.

Se você se sente inseguro e não sabe exatamente como proceder ao fazer a transformação e a projeção de dados, leia atentamente a este artigo.

Como transformar coordenadas UTM em geográfica

transformar coordenadas UTM em geográficas

Para transformar coordenadas UTM em Geográficas, você precisa ter as coordenadas do ponto que pretende transformar.

Além disso, também precisa saber o fuso ou a zona UTM.

Dependendo da ferramenta de conversão que você utilizar, também será preciso informar o datum utilizado.

Uma vez que você tenha estes dados é só acessar uma ferramenta de conversão e converter os dados.

Como exemplos de ferramentas de conversão , temos a da UERJ, que você pode acessar neste link.

E a do SIGAM, que você pode acessar neste outro link.

Porém, eu lhe pergunto:

  • Afinal de contas o que são zonas UTM?
  • O que são coordenadas geográficas?
  • O que é um datum?
  • O que afinal de contas significa projetar os dados?

Se você possui alguma destas dúvidas, leia atentamente aos próximos tópicos, pois com os mesmos você aprenderá a transformar coordenadas UTM em Geográficas da maneira certa.



Transformar coordenadas UTM em geográficas – O que são Coordenadas geográficas

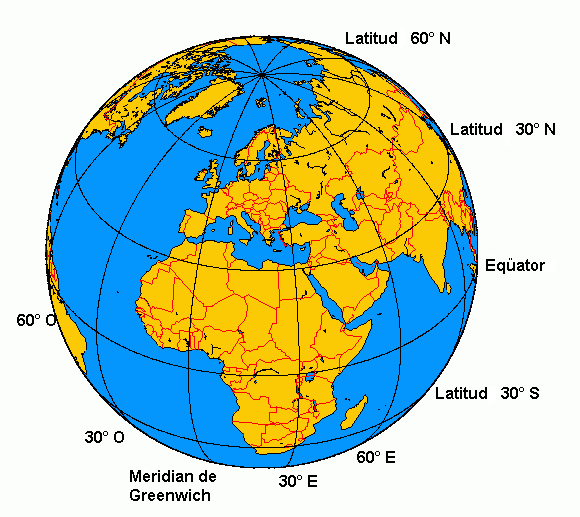

converter coordenadas utm em geográficas - coordenadas geodésicas

As coordenadas geográficas (ou coordenadas geodésicas) são linhas imaginárias denominadas paralelos e meridianos, que possibilitam a determinação de latitudes e longitudes.

Desta maneira, é possível determinar-se coordenadas únicas para cada ponto da superfície terrestre no formato de graus, minutos e segundos.



O que é um Sistema de Referência?

o que é um Sistema de Referência



Um sistema de referência (ou datum) é uma figura matemática que representa a superfície da terra, permitindo que cada ponto da superfície tenha coordenadas únicas (X, Y, Z).

Um datum possui:

  • Um elipsoide;
  • Um ponto de Amarração (coordenadas X, y e Z);
  • Um norte.

O ponto de amarração normalmente é o ponto de tangência, ou de maior proximidade entre o geoide e o elipsoide.



Transformar coordenadas UTM em geográficas – Classificação dos Data

transformar coordenadas UTM em geográficas - classificação dos DATA

Os data (plural de datum), são classificados em data globais e data locais.

No caso do Brasil, o órgão oficial pelo gerenciamento de dados geoespaciais é o IBGE (Instituto Brasileiro de Geografia e Estatística), sendo que os data aceitos pelo mesmo são:

Como o SIRGAS2000 é um datum recente, existem muitos dados que foram obtidos, principalmente em SAD69, sendo normal precisarmos transformar dados de SAD69 para SIRGAS2000.



Transformar coordenadas UTM em geográficas – Projeção de Dados

projeção de dados

A utilização de coordenadas curvilíneas, como é o caso das coordenadas geodésicas, apresentam problemas em obras de engenharia.

Por causa disso, os dados precisam ser projetados da forma elipsoidal para a forma planar, pois, desta maneira, poderão ser representados em um mapa.

A projeção UTM é o método de projeção de dados mais utilizado, pois reproduz bem o tamanho e o formato das áreas situadas na zona intertropical.



Características da projeção UTM

caracteristicas da projeção utm que você precisa cuidar ao transformar coordenadas UTM em geográficas

A projeção UTM resulta na composição de 60 fusos (também chamados de zonas) que representam a superfície da Terra. Cada fuso tem a amplitude de 6º de longitude.



fusos utm



Cada fuso UTM possui seu próprio meridiano central. Ou seja, no aplicativo que transforma coordenadas utm em geográficas, você precisa informar o fuso correspondente a região que está sendo mapeada.

Alguns aplicativos pedem o meridiano central ao invés do fuso UTM.

No caso, o Brasil possui 8 fusos UTM passando pelo seu território, os quais estão compreendidos entre os fusos 18 e 25. Na imagem abaixo você pode ver os mesmos.

fusos utm no Brasil



Nesta outra imagem, além dos fusos, também é possível ver os meridianos extremos dos fusos.



Para saber qual é o meridiano central de determinado fuso UTM é só você encontrar o valor médio entre os meridianos.

Por exemplo, o fuso 21 está entre os meridianos 54ºW e 60ºW, logo o meridiano central deste fuso é o meridiano 57ºW.

Da mesma maneira, o meridiano central do fuso 22 é o 51ºW.

Perceba que ao transformar coordenadas utm em geográficas, se o que for solicitado for o meridiano central, é só você achar o valor médio dos meridianos correspondentes a determinado fuso.





Transformar coordenadas utm em geográficas – Origem do sistema de coordenadas UTM

A origem do sistema de coordenadas de cada um dos fusos UTM acontece na intersecção de seu meridiano central com a linha do equador.

transformar coordenadas UTM em geográficas - largura do fuso UTM

Desta maneira, o sistema de coordenadas UTM é dividido em 2 hemisférios, sul e norte.

No hemisfério norte, partindo da linha do equador, o sistema UTM possui as seguintes coordenadas:

  • 0 Metros para a coordenada N, que indica o deslocamento no eixo norte- sul e;
  • 500.000,00 metros para a coordenada E, que indica o deslocamento no eixo leste-oeste.

No hemisfério Sul, a origem é dada pelo par de coordenadas:

  • N – 10 000000 de metros, que indica o deslocamento no eixo norte- sul e;
  • E – 500 000 metros, que indica o deslocamento no eixo leste-oeste.

Perceba que existe diferença apenas na coordenada N. Com isso, o deslocamento para o sul a partir da linha do equador fará com que o valor da coordenada N diminua.

Por isso que ao transformar transformar coordenadas utm em geográficas você precisa informar o hemisfério no qual os dados estão.

Vídeo a respeito do assunto.

Lembrando que eu possuo uma série de cursos e de livros práticos. Se você que MERGULHAR FUNDO e aprender com exemplos práticos, acesse este link e conheça os mesmos.

Entre eles, o Treinamento Topografia Cadastral na Prática, um curso de topografia online com o qual você vai aprender a prestar os diferentes serviços prestados em um escritório de Topografia Cadastral.

Clique neste link e conheça melhor o mesmo.

Gratidão por você ter lido o artigo. 🙏
