SAD69: O que é, parâmetros e caracteristicas

Publicado por Adenilson Giovanini em

O South American Datum (SAD69) é um sistema de referência geodésico regional especifico da América do Sul.

O mesmo define um formato para a terra para uso na geodésia e na navegação.



Características do South American Datum (SAD69)


SAD69 - geodésia

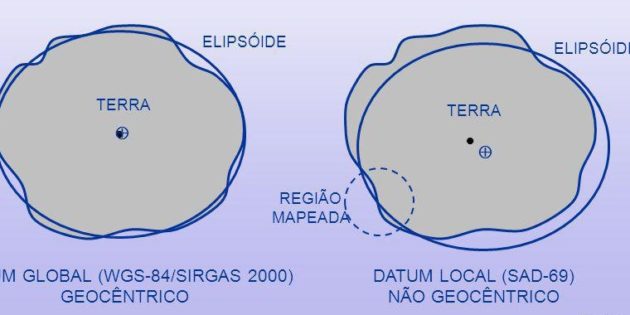

O SAD69 possui orientação topocêntrica, ou seja, o ponto de origem e orientação está na superfície terrestre.

O mesmo foi oficialmente adotado no Brasil em 1979, sendo que de acordo com o LABGEO- UFRGS, o elipsoide utilizado é o Elipsoide de Referência Internacional de 1967, aceito pela Assembleia Geral da Associação Geodésica Internacional que teve lugar em Lucerne, no ano de 1967.

O referencial altimétrico coincide com a superfície equipotencial que contém o nível médio do mar, definido pelas observações maregráficas tomadas na baía de Imbituba, no litoral do Estado de Santa Catarina.

Os parâmetros topocêntricos foram determinados no vértice Chuá.



Coordenadas

  • latitude : 19° 45′ 41.6527″ S;
  • longitude: 48° 06′ 04.0639″ W;
  • Altitude ortométrica: 763.28 m;
  • Azimute (Chuá – Uberaba): 271° 30′ 04.05″Orientação elipsoide-geoide no ponto datum;
  • Ì= 0.31;
  • Å= -3.52;
  • N = 0 m.





SAD69 – Realização 1996

Representacao vetorial das distorcoes - SAD 69

Em 1996 foi concluído pelo IBGE o reajustamento da rede geodésica brasileira, através da utilização das novas técnicas de posicionamento pelo GNSS.

Juntamente com as observações GPS, também participaram do reajustamento os pontos da rede clássica. A ligação entre as duas redes foi feita através de 49 estações da rede clássica, as quais foram observadas por GPS.

Esse ajustamento forneceu também o desvio padrão das coordenadas das estações.



Transformação do datum SAD69 para o datum SIRGAS 2000

sad69

No ano 2000 o SAD 69 foi substituído no Brasil pelo SIRGAS 2000, sendo tal substituição oficializada através da resolução do IBGE em 01 de 2005.

Por causa disso, seguidamente se faz necessária a transformação de dados do SAD 69 para o SIRGAS 2000.

A Resolução do IBGE que aborda tal temática é a N°22, de 21/07/83. A mesma estabeleceu para o Sistema Geodésico Brasileiro (SGB), as fórmulas oficiais de transformação entre os Sistemas Geodésicos usados no Brasil e os respectivos parâmetros de transformação entre alguns dos Sistemas de Referência.

Como modelo matemático são apresentadas as equações diferenciais simplificadas de Molodensky, sendo que este método utiliza 5 parâmetros (3 parâmetros de translação e as diferenças entre os semi-eixos maior e achatamento dos dois sistemas), aplicando a transformação diretamente nas coordenadas curvilíneas do sistema de origem.

Neste artigo eu mostro como fazer a transformação dos dados de SAD 69 para SIRGAS 2000.
