Produtos Cartográficos: O Guia Definitivo!
Quais são os diferentes produtos cartográficos existentes e quando os mesmos são utilizados. Estas são perguntas que todo especialista em dados geoespaciais deve saber responder.
É exatamente isso que você aprenderá com a leitura deste post, quais são os diferentes produtos cartográficos existentes e quando utilizar os mesmos.
O porque da existência de diferentes produtos cartográficos
A cartografia possui como objetivo reunir e analisar dados geoespaciais, representando os mesmos graficamente em escala reduzida, sendo que o principal produto cartográfico existente é o mapa.
Porém, além dos mapas, existe uma série de outros produtos cartográficos. Como exemplos temos:
Croquis;
Modelos de relevo;
Globos;
Fotografias aéreas;
Com isso, é comum os profissionais não entenderem a diferença entre estes diferentes produtos cartográficos e acabarem até mesmo confundindo os mesmos.
Por exemplo, produzir um mapa quando deveriam produzir uma planta.
A partir de agora você entenderá o que são e para que serve cada um dos diferentes produtos cartográficos.
O que é um mapa e quais suas aplicações?
A NBR 13.133 trás o seguinte conceito para Carta (ou mapa):
Representação gráfica sobre uma superfície plana, dos detalhes físicos, naturais e artificiais, de parte ou de toda a superfície terrestre – mediante símbolos ou convenções e meios de orientação indicados, que permitem a avaliação das distâncias, a orientação das direções e a localização geográfica de pontos, áreas e detalhes -, podendo ser subdividida em folhas, de forma sistemática, obedecido um plano nacional ou internacional. Esta representação
em escalas médias e pequenas leva em consideração a curvatura da Terra, dentro da mais rigorosa localização possível relacionada a um sistema de referência de coordenadas. A carta também pode constituir-se numa representação sucinta de detalhes terrestres, destacando, omitindo ou generalizando certos detalhes para satisfazer requisitos específicos. A classe de informações, que uma carta, ou mapa, se propõe a fornecer, é indicada, freqüentemente, sob a forma adjetiva, para diferenciação de outros tipos, como, por exemplo, carta aeronáutica, carta náutica, mapa de comunicação, mapa geológico.
O que os mapas fazem nada mais é do que representar os fenomenos de interesse mediante simbolos e convenções numa proporção definida, chamada de escala, sendo que escalas pequenas devem serem utilizadas.
Com isso, é possível conhecer-se os detalhes físicos, naturais e artificiais de um lugar sem ser necessário ir até o mesmo.
Ou seja, um mapa normalmente abarca áreas maiores, representando apenas um ou alguns detalhes específicos.
Normalmente um mapa possui uma das seguintes finalidades:
- Obter informações sobre a distribuição espacial dos fenômenos, como solos, precipitação, uso da terra, densidade demográfica, etc.;
- Discernir relações espaciais entre os vários fenômenos;
- Coletar, através de medições, dados necessários às análises geográficas, propiciando informações para a descrição e análises estatísticas.

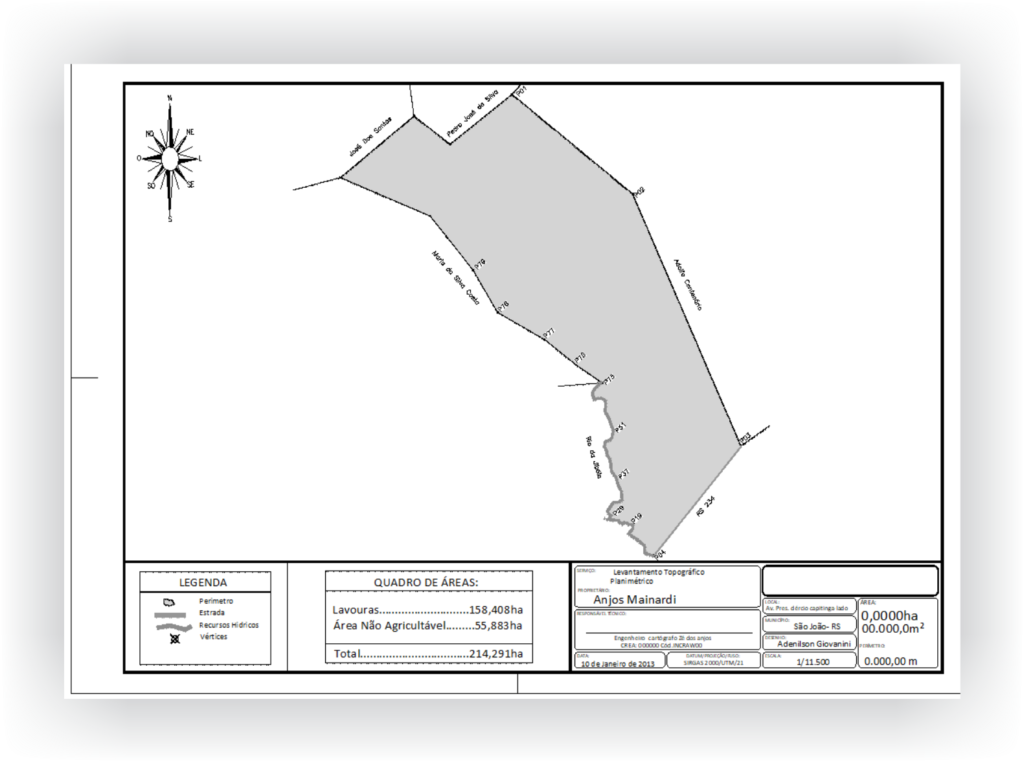

Produtos cartográficos – Planta
A NBR 13.133 trás o seguinte conceito para planta:
Representação gráfica de uma parte limitada da superfície terrestre, sobre um plano horizontal local, em escalas maiores que 1:10000, para fins específicos, na qual não se considera a curvatura da Terra.
Ou seja, enquanto mapas representam grandes áreas, utilizando escalas pequenas, plantas representam áreas pequenas, utilizando escalas grande.
O grande objetivo de uma planta é uma representação mais detalhada do terreno, sendo que as plantas se dividem em plantas:
- Planimétricas;
- Altimétricas;
- Planimétricas cadastrais;
- Planialtimétricas;
- Planialtimétricas cadastrais.
Produtos cartográficos – Croqui
Os croquis são um terceiro tipo de produtos cartográficos, sendo que a NBR 13.133 trás o seguinte conceito para croqui:
Esboço gráfico sem escala, em breves traços, que facilite a identificação de detalhes.
Ou seja, um croqui é um desenho cujo único objetivo é a identificação detalhes e informações de interesse. Com isso, o croquis costumam não ter precisão e nem mesmo os elementos cartográficos básicos necessários.
Uma situação típica na qual a produção de um croqui é importante é durante o levantamento de dados a campo.
Isso porque além de um esboço da área que está sendo levantada, o profissional pode anotar toda e qualquer outra informação importante no croqui.
Com isso, posteriormente no escritório, pode acessar estas informações, utilizando as mesmas para a produção dos diferentes produtos cartográficos necessários.
Globo
Um globo é uma representação cartográfica sobre uma superfície esférica, em escala pequena, dos aspectos naturais e artificiais de um planeta, o qual possui finalidade cultural e ilustrativa.
Enquanto plantas representam áreas pequenas na forma planar, utilizando escalas grandes e mapas representam áreas maiores na forma planar, utilizando escalas pequenas, globos sã produtos cartográficos que representam um planeta inteiro utilizando escalas pequenas.
Produtos cartográficos – Carta
Uma carta é uma representação no plano, em escala média ou grande, dos aspectos artificiais e naturais de uma área especifica de uma superfície planetária.
As cartas normalmente são subdivididas em folhas delimitadas por paralelos e meridianos que possuem como finalidade a avaliação de detalhes físicos, naturais ou artificiais com grau de precisão compatível com a escala.
Produtos cartográficos – Fotografia Aérea
As fotografias aéreas São produtos cartográficos obtidos ao nível suborbital que possuem média a grande escalas, que são utilizados para a elaboração e/ou atualização de documentos cartográficos.
Mosaico
É o conjunto de fotos de uma determinada área, recortadas e montadas técnica e artisticamente, de forma a dar a impressão que todo o conjunto é uma única fotografia.
Produtos cartográficos – Ortofotocarta
É uma fotografia resultante da transformação de uma foto original, que é uma perspectiva central do terreno, em uma projeção ortogonal sobre um plano, complementada por símbolos, linhas e quadriculagem, com ou sem legenda, podendo conter informações planimétricas.
Fotoíndice
É um produto cartográfico oriundo da montagem por superposição das fotografias, geralmente em escala reduzida.
Normalmente a escala do fotoíndice é reduzida de 3 a 4 vezes em relação a escala de vôo.
Produtos cartográficos – Imagem de Satélite
São produtos obtidos ao nível orbital, muito utilizados para elaboração e ou atualização de documentos cartográficos em escalas variadas.
Carta-Imagem
São imagens de satélite montadas no formato de folhas de carta, onde informações de coordenadas e toponímia são acrescentadas sobre a imagem.
Atlas
Uma coleção de mapas comumente publicados em uma linguagem com as mesmas convenções e projeções, mas não necessariamente na mesma escala.
Um tipo de Atlas que merece destaque é o escolar. Estes Atlas apresentam uma grande diversidade de mapas; aspectos geológicos, geomorfológicos, solos, climáticos, políticos, estrutura viária e econômicos, etc.
Este tipo de Atlas tem três funções básicas:
- Fonte de informação;
- Fornecer as configurações geográficas e;
- Estimular o interesse dos alunos.
Gratidão por você ter lido o artigo. 🙏
