5 dicas para você se tornar um expert na operação de Estações totais

Publicado por Adenilson Giovanini em 2019-10-162019-10-16

Quando se fala da operação de estações totais são tantos detalhes que muita coisa acaba passando batida.

Por causa disso, decidi lhe produzir este artigo passando 5 dicas extras sobre a utilização de estações totais.



Resumo do artigo

Dica 1 – Faça um planejamento poderoso.

Dica 2 – Minimize os erros durante o levantamento.

Dica 3 – Estações totais se descalibram

Dica 4 – Tenha uma bateria reserva

Dica 5 – Guarde seu equipamento de forma correta.

Operação de estações totais – Apenas a ponta do icebergue.



Operação de estações totais – Dica 1 – Faça um planejamento poderoso

O planejamento para a ida a campo, também chamado de pré-projeto é a primeira etapa de um levantamento topográfico.

Durante a mesma você deve fazer o reconhecimento da área, analisando:

• A topografia do local;
• A declividade;
• O tamanho da área;
• A presença de corpos d’agua, edificações e reservas florestais;
• Outros elementos importantes para o projeto.

Estas informações são essenciais para a escolha do tipo de técnica a ser utilizada. Podendo ser, por exemplo:

• Poligonal fechada, enquadrada ou aberta;
• Irradiação;
• Nivelamento.

Também é importante que você cuide a quantidade de vértices da poligonal ou, a quantidade de pontos de interesse que serão levantados.

Que planeje quantas trocas de estação serão necessárias e quantos piquetes precisará levar à campo.

Além disso, é importante que você defina a finalidade do projeto.

Isso porque somente assim você conseguirá determinar o tipo de levantamento que será necessário, se planimétrico ou planialtimétrico.

Operação de estações totais – Dica 2 – Minimize os erros durante o levantamento

É importante que você entenda que todo método e/ou equipamento utilizado para a obtenção de dados possui erros associados.

Durante a obtenção de dados com estações totais não é diferente.

Veja um resumo das diferentes fontes de erros que interferem na precisão dos dados obtidos com estações totais:

• Constante do prisma;
• Temperatura e pressão;
• Centragem do equipamento e do bastão;
• Ângulo vertical;
• Excentricidade vertical;
• Colimação;
• Erro de Índice (constante aditiva);
• Erro cíclico (amplitude e fase);
• Erro de escala (variação na frequência da onda portadora do sinal de medida).

Perceba que é importante você saber como evitar ou pelo menos minimizar estes erros.

Na realidade, durante a obtenção de dados à campo esses erros podem ser claramente percebidos em vários tipos de medidas.

Isso sem falar que se você expor a estação total à elevadas temperaturas, ou a mudanças bruscas de calor, isso pode afetar na qualidade das medições.

Operação de estações totais – Dica 3 – Estações totais se descalibram

Isso mesmo, todo equipamento ótico-eletrônico possui uma grande quantidade de fontes de erros.

Veja um resumo 19 erros inerentes a obtenção eletrônica de distâncias (fonte: Faggion P. L.).

1. Constante aditiva – Erro de zero.
2. Problemas na junção elétrica óptica.
3. Multicaminho.
4. Falta de homogeneidade na emissão do diodo.
5. Erro em freqüência – Fator de escala.
6. Medida de fase: (tanto em equipamento digitais como em analógicos).
7. Desvio de fase.
8. Ponto: (Ponto eletrônico e Ponto óptico mal ajustado no telescópio).
9. Consequência da potência do sinal.
10. Atenuador do efeito do diafragma.
11. Variação da constante do refletor.
12. Resolução do valor de entrada em ppm.
13. Erro de centragem do refletor.
14. Não nivelamento do refletor.
15. Estação do refletor.
16. Medida da temperatura.
17. Medida da pressão atmosférica.
18. Descuido na medida da umidade.
19. Reflexão, pelo refletor, de luz inerente a outras fontes luminosas diferentes da onda portadora.

Normalmente a magnitude destes erros é pequena sendo determinada pelo fabricante através do processo de calibração.

Com isso, efeitos não modelados são embutidos na precisão do instrumento. Por exemplo, 2mm + 2ppm.

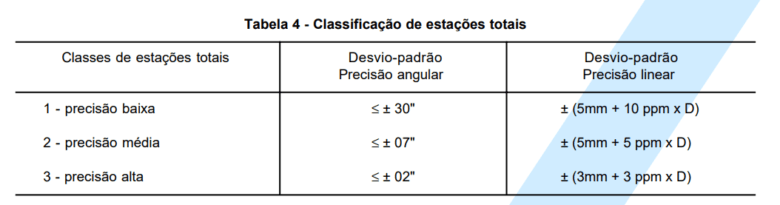

Por isso que existe a classificação dos equipamentos quanto a acurácia. Sendo que a NBR 13.133, em sua página 7 trás a seguinte tabela:

Como alguns dos diferentes erros associados a utilização de estações totais ocorrem com o envelhecimento das mesmas, é necessário que você, com o passar do tempo, faça a calibração de sua estação total.

Na realidade, algo desconhecido pela grande maioria dos profissionais é a existência de estações e estações.

Isso mesmo, preste atenção:

“Existem marcas e modelos de estações totais que não se descalibram facilmente.”

Mesmo que você utilize a mesma por anos a fio e que não seja uma pessoa cuidadosa, ao mandar calibrar a mesma, é provável que esta não esteja descalibrada.

Porém, por outro lado, existem marcas e modelos de estações totais que se descalibram muito facilmente.

É só você soltar a mesma de maneira um pouco mais brusca que ela se descalibra.

Logo, ao comprar uma estação total pesquise muito bem a respeito. Isso porque existem marcas e modelos que precisam sem enviadas seguidamente para a calibração.

Operação de estações totais – Dica 4 – Tenha uma bateria reserva

Esta é uma dica muito útil. Tenha pelo menos 2 baterias em bom estado e sempre leve ambas carregadas à campo.

Isso porque a última coisa que você quer é ter que parar com a obtenção de dados faltando poucos pontos para finalizar os trabalhos.

Operação de estações totais – Dica 5 – Guarde seu equipamento de forma correta

Parece uma dica simples, porém os cuidados que você tem com seu equipamento podem influenciar na qualidade dos seus dados.

É interessante manter pelo menos 1 saquinho de sílica gel dentro da caixa para sugar a umidade da mesma.

Além disso, muitos profissionais possuem o ótimo hábito de em dias quentes, ao chegar no escritório, abrir a caixa e deixar a mesma aberta por pelo menos 30 minutos.

Também aconselho que você mantenha o equipamento dentro de sua caixa enquanto o mesmo não está sendo usado.

Ao adotar este procedimento você evitará uma série de desgastes que o ajudarão a manter sua Estação Total calibrada e em bom estado por mais tempo.

Isso sem falar que guardar o equipamento de forma correta, dentro da caixa, garante que este:

• Não sofra quedas;
• Sofre menos influência das condições climáticas;
• Evita que as lentes sejam arranhadas;
• Tenha menos contato com resíduos do ambiente.

Um erro bônus cometido por muitos profissionais é que os mesmos carregam a estação total no tripé.

Este procedimento pode fazer com que a mesma se descalibre. Isso sem falar de todos os outros riscos como, por exemplo, de você tropeçar, acabar derrubando e quebrando a mesma.

Enfim, trate sua estação total com o máximo de cuidado que você conseguir e tenha certeza que ela será sua companheira de batalha por muito tempo.

Operação de estações totais – Apenas a ponta do icebergue

Lembrando que o que compartilhei com você neste artigo é apenas a ponta do icebergue, no que se refere a operação de estações totais.
