Levantamento topográfico por irradiação?
O levantamento topográfico por irradiação juntamente com a poligonação é um dos diferentes métodos de levantamento topográfico aceitos pela legislação.
Vantagens do levantamento topográfico por irradiação
O levantamento topográfico por irradiação, também é conhecido como método da Decomposição em Triângulos ou das Coordenadas Polares (ESPARTEL, 1977), sendo que o mesmo baseia-se na utilização do plano topográfico para a determinação de pequenas superfícies.
Devido as suas características, este método possibilita um grande ganho de produtividade no levantamento de pequenas áreas, sendo muito utilizado para o levantamento de terrenos urbanos e demais serviços cadastrais.
Enfim pode ser utilizado para levantamentos planimétricos, altimétricos e planialtimétricos, possibilitando grande ganho de produtividade em pequenas áreas.
Como funciona este método de levantamento de dados

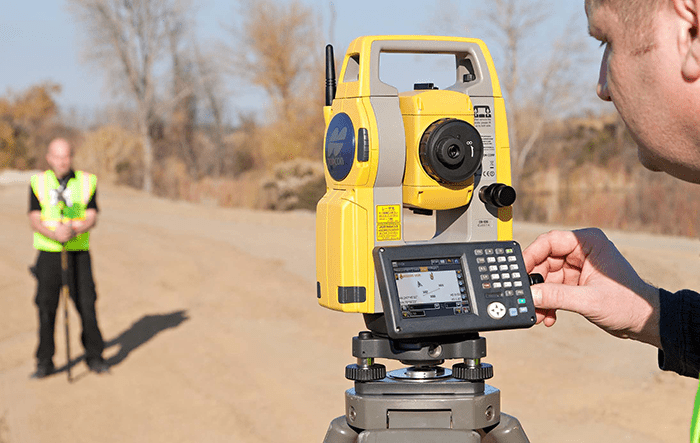

O procedimento de obtenção de dados consistem em uma vez demarcado o contorno da superfície a ser levantada, locar-se a estação total em posição estratégica e a partir desta fazer-se uma série de visadas no prisma, enquanto que um ou mais auxiliares se descolam pelos pontos de interesse.

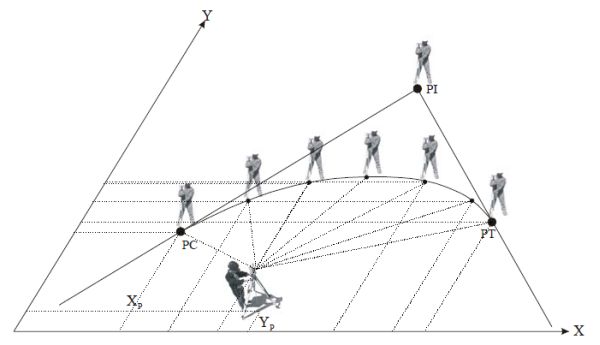

Na imagem abaixo você pode ver o levantamento de uma curva existente em uma estrada. Perceba como que com a colocação de 6 pontos é possível representar-se perfeitamente a mesma.
Perceba também como que a partir de uma única estação o operador da estação total consegue fazer visada de todos os pontos de interesse.
Naturalmente, caso seja necessário o operador irá utilizar 2 ou mais bases, fazendo a troca de estação entre as mesmas.
Porém, como disse, este é um ótimo método para ser utilizado em áreas pequenas. A utilização do mesmo em áreas maiores, quando comparada a utilização e receptores GNSS, torna o levantamento por irradiação um método pouco produtivo.
Utilização do levantamento topográfico por irradiação em propriedades rurais e urbanas
O levantamento topográfico por irradiação ainda é bastante utilizado em propriedades de pequeno porte e por causa do problema de multicaminhamento existente na obtenção de dados com receptores GNSS, é um método altamente aceitável e produtivo para a realização de serviços que envolvam topografia cadastral urbana.
O levantamento de áreas com a utilização do método de irradiação exige que inicialmente o agrimensor adote um ângulo e um ponto cujas coordenadas podem serem conhecidas ou arbitrárias.
A partir deste ponto inicial, realizando-se uma série de visadas é possível determinar-se:
- Os diferentes ângulos e distâncias;
- As coordenadas dos demais pontos e;
- A área da propriedade.

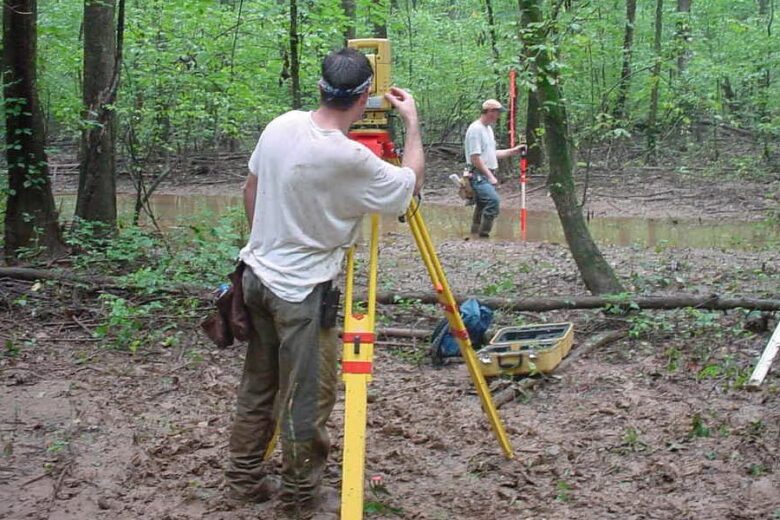

Veja na imagem abaixo um exemplo de local ótimo para a instalação do equipamento ao efetuar-se um levantamento topográfico planimétrico pelo método da irradiação.
Perceba que o equipamento fica estacionado sobre um ponto e faz-se uma série de visadas dos pontos de interesse, medindo-se direções e distâncias para cada elemento a ser representado.
Cuidados ao se realizar um levantamento topográfico por irradiação
Ao se realizar um levantamento topográfico por irradiação, os principais cuidados que você deve ter são:
1: quanto a realização de visadas longas, Isso porque ao realizar visadas superiores 300 metros a interferência da reflectância e da pressão atmosféricas costumam ser maior.
2: Na realização de trocas de estação. Este é um erro que todo profissional que operou uma estação já cometeu.
Neste artigo eu mostro 6 erros cometidos ao se operar estações totais.
