Processamento de Imagem: As 3 Etapas?
Processamento de imagem, você acabou de colocar suas 2 mãos em um guia definitivo a respeito do tema.
Com a leitura do mesmo você aprenderá:
- O que é o processamento de imagem;
- Qual o objetivo do mesmo;
- Quais as áreas de atuação e aplicações do processamento digital de imagens;
- Obtenção de informações espectrais;
- Quais as 3 etapas do processamento digital de imagens e;
- Fluxograma resumindo as etapas do processamento digital de imagens.
Vou abrir meu baú do tesouro. Prossiga a leitura com máxima atenção.
O que é o processamento de imagem
O processamento digital de imagens (PDI) nada mais é do que um conjunto de técnicas computacionais voltadas para a análise de dados multidimensionais obtidos via sensoriamento remoto.

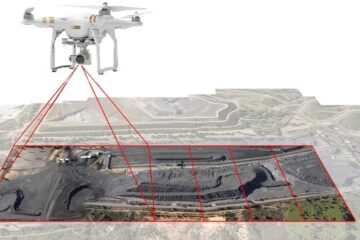

Dados estes adquiridos por sensores orbitais e suborbitais, normalmente embarcados em satélites, ônibus espacial, aviões, balões e drones.
E também, de acordo com o INPE, por sensores terrestres, tais como sensores visuais em robôs.
Ou seja, o processamento digital de imagens nada mais é do que a manipulação de uma imagem (ou dado) por computador, de certa maneira que a entrada e a saída do processo são imagens.
Objetivo do processamento de imagem digital
O grande objetivo do processamento de imagem consiste em melhorar o aspecto visual de certas feições estruturais, de certa maneira que o analista consiga melhor interpretar, classificar e tomar decisões com base nos dados existentes na imagem.
Tendo estes objetivos como ponto final, o processamento digital de imagens gera inclusive produtos que possam ser posteriormente submetidos a outros processamentos.
Áreas de atuação e aplicações do processamento de imagem digital
O processamento de imagem é aplicado praticamente a toda e qualquer informação gerada via sensoriamento remoto. Seja a mesma obtida de maneira orbital, sub-orbital ou terrestre.
As aplicações do PDI incluem áreas como:
- A análise de recursos naturais e meteorologia por meio de imagens de satélites;
- A transmissão digital de sinais de televisão ou fac-símile;
- A análise de imagens biomédicas;
- A análise de imagens metalográficas e de fibras vegetais;
- A obtenção de imagens médicas por ultra-som, radiação nuclear ou técnicas de tomografia computadorizada e;
- Aplicações em automação industrial envolvendo o uso de sensores visuais em robôs.
Processamento de imagem e a obtenção de informações espectrais
A obtenção das informações espectrais registradas pelos sistemas nas diferentes partes do espectro eletromagnético, visando a identificação e discriminação dos alvos de interesse, depende principalmente da qualidade da representação dos dados contidos nas imagens.
As técnicas de processamento de imagens digitais, além de permitirem analisar uma cena nas várias regiões do espectro eletromagnético, também possibilitam a integração de vários tipos de dados devidamente georreferenciados.
Processamento de imagem – As 3 etapas
O processamento digital de imagem pode ser dividido em 3 etapas. São elas:
- Pré-processamento;
- Realce e;
- Classificação de imagens.
Vamos entender cada uma destas etapas.
Pré-processamento
Nesta etapa é feito o processamento inicial dos dados brutos. Esta etapa é subdividida em 3 etapas. São elas:
- Calibração radiométrica da imagem;
- Correção de distorções geométricas; e
- Remoção de ruído.
Realce
Etapa na qual a qualidade da imagem é melhorada.
Esta etapa do processamento de imagem tem por objetivo aumentar o contraste entre as diferentes feições, permitindo que o analista consiga fazer uma melhor discriminação dos objetos presentes na imagem.
Realce de contraste
O realce de contraste normalmente é utilizado como uma etapa de pré-processamento para sistemas de reconhecimento de padrões.
A manipulação do contraste consiste numa transferência radiométrica em cada “pixel”, com o objetivo de aumentar a discriminação visual entre os objetos presentes na imagem.
Realiza-se o realce ponto a ponto, independentemente da vizinhança, sendo que os principais métodos de realce de contraste são:
- Realce linear;
- Realce Mínimo/Máximo;
- Realce Raiz Quadrado;
- Realce Quadrado;
- Realce Logarítmico;
- Realce por Equalização de Histograma;
- Realce por fatiamento;
- Realce por Edição.

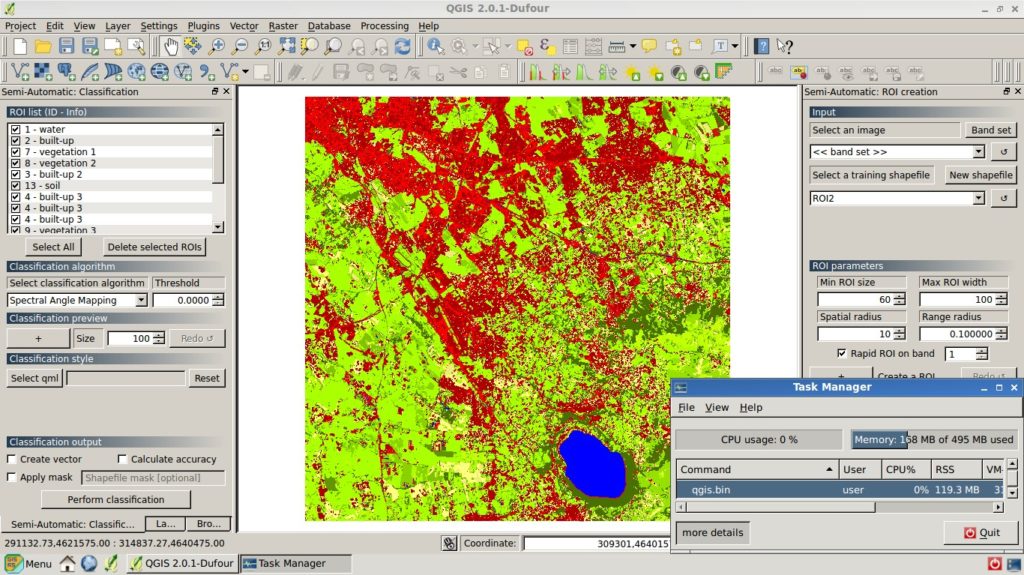

Classificação de imagens
Etapa do processamento de imagem na qual é feita a amostragem, atribuindo-se classes as diferentes feições existentes na imagem.
Este processo possibilita que o analista gere uma imagem classificada, obtendo também uma série de estatísticas a respeito das diferentes feições existentes na área analisada.
Os classificadores podem ser divididos em classificadores “pixel a pixel” e classificadores por regiões.
Classificadores “pixel a pixel”
Os classificadores pixel a pixel utilizam apenas a informação espectral de cada pixel para achar regiões homogêneas.
Estes classificadores podem ser separados em métodos estatísticos (utilizam regras da teoria de probabilidade) e determinísticos (não utilizam probabilidade).
Classificadores por regiões
Os classificadores por regiões utilizam além de informação espectral de cada “pixel”, a informação espacial que envolve a relação com seus vizinhos.
Procuram simular o comportamento de um fotointérprete, reconhecendo áreas homogêneas de imagens, baseados nas propriedades espectrais e espaciais de imagens.
A informação de borda é utilizada, inicialmente, para separar regiões e as propriedades espaciais e espectrais que irão unir áreas com mesma textura.
O resultado da classificação digital é apresentado por meio de classes espectrais (áreas que possuem características espectrais semelhantes), uma vez que um alvo dificilmente é caracterizado por uma única assinatura espectral.
É constituído por um mapa de “pixels” classificados, representados por símbolos gráficos ou cores.
Ou seja, o processo de classificação digital transforma um grande número de níveis de cinza em cada banda espectral em um pequeno número de classes em uma única imagem.
As técnicas de classificação aplicadas apenas a um canal espectral (banda da imagem) são conhecidas como classificações unidimensionais.
Quando o critério de decisão depende da distribuição de níveis de cinza em vários canais espectrais, as técnicas são definidas como de classificação multiespectral.
O primeiro passo em um processo de classificação multiespectral é o treinamento. Etapa na qual é feito o reconhecimento da assinatura espectral das classes.
Existem basicamente duas formas de treinamento:
Quando existem regiões da imagem em que o usuário dispõe de informações que permitem a identificação de uma classe de interesse, o treinamento é dito supervisionado.
Para um treinamento supervisionado, o usuário deve identificar na imagem uma área representativa de cada classe.
É importante que a área de treinamento seja uma amostra homogênea da classe respectiva, mas ao mesmo tempo deve-se incluir toda a variabilidade dos níveis de cinza.
Recomenda-se que o usuário adquira mais de uma área de treinamento, utilizando o maior número de informações disponíveis, como trabalhos de campo, mapas, etc.
Para a obtenção de classes estatisticamente confiáveis, são necessários de 10 a 100 “pixels” de treinamento por classe.
O número de “pixels” de treinamento necessário para a precisão do reconhecimento de uma classe aumenta com o aumento da variabilidade entre as classes.
Fluxograma resumindo as etapas do processamento digital de imagens
Queiroz e Gomes (2001) trazem o seguinte fluxograma, o qual mostra a sequência de tarefas interconectadas envolvidas no Processamento Digital de Imagens:
Para entender melhor esta imagem, acesse o link: http://www.dsc.ufcg.edu.br/~hmg/disciplinas/graduacao/vc-2016.2/Rita-Tutorial-PDI.pdf
Referências utilizadas para a produção do artigo
Manuais – SPRING – Classificação de Imagens. Disponível em: http://www.dpi.inpe.br/spring/portugues/tutorial/classific.html
Introdução ao Processamento Digital de Imagens – José Eustáquio Rangel de Queiroz e Herman Martins Gomes. Disponível em: http://www.dsc.ufcg.edu.br/~hmg/disciplinas/graduacao/vc-2016.2/Rita-Tutorial-PDI.pdf
DPI – INPE – Teoria: Processamento de Imagens. Disponível em:
Aprenda mais sobre processamento digital de imagens
Não sei se você sabe, mas na categoria sensoriamento remoto aqui do blog existem vários artigos épicos sobre o tema. Separei 3 seles para você. Seguem os links de acesso aos mesmos:
> Imagens NDVI: O Que São e Como Produzir…
> Interferometria: O Que É e Como Funciona…
> Ortoimagens: O Que São e Para Que Servem…
Espero que o artigo tenha sido útil e relevante para você. Gratidão por você ter lido o mesmo. 🙏
