Norte Geografico e Magnetico?

Publicado por Adenilson Giovanini em

Norte geográfico e magnético, você acabou de colocar suas 2 mãos em um artigo definitivo sobre o tema.

Com a leitura do mesmo você aprenderá:

  • O que é e quais as diferenças entre o norte cartográfico, norte geográfico e magnético;
  • O que é um azimute e quais os 3 tipos existentes e;
  • O que é a declinação magnética e como calcular a mesma.

Prossiga a leitura com máxima atenção.





Norte cartográfico, norte geográfico e magnético – Os 3 tipos de nortes existentes

norte magnético e norte geográfico

Existem 3 diferentes tipos de nortes na cartografia:

Vamos entender cada um dos mesmos.



Norte magnético



norte magnético



O norte magnético é o norte indicado pela bússola. O mesmo é muito utilizado na navegação e na Astronomia.



Norte geográfico e magnético – O que é o norte geográfico

norte geográfico

O norte geográfico, ou norte verdadeiro é o ângulo medido em relação do Polo Norte.



Norte cartográfico

norte cartográfico

O norte cartográfico é o norte medido a partir da direção das linhas verticais em cartas topográficas.

Agora que você conheceu os 3 diferentes tipos de nortes existentes, vamos entender qual é a utilização prática dos mesmos.

antes de mergulharmos fundo nos diferentes tipos de azimutes existentes, precisamos conceituar azimute.



Azimute magnético – Os diferentes tipos de azimutes existentes

norte magnético e norte geográfico - os diferentes tipos de azimutes existentes

Além do azimute magnético, existem outros 2 tipos de azimutes. São eles:

  • Azimute verdadeiro e;
  • Azimute reciproco.

Também existe a declinação magnética.

Vamos conhecer mais detalhadamente estas diferentes medições angulares. Porém, para isso, precisaremos primeiramente conhecer os 3 tipos de nortes existentes.



Norte geográfico e magnético – O que é um azimute

No caso, o norte cartográfico e o norte magnético normalmente são utilizados para a determinação de posições.

Determinação esta que se baseia na utilização de azimutes.

O azimute é o ângulo formado a partir do Norte (Verdadeiro ou Magnético) até o alinhamento considerado, ângulo este medido sempre no sentido horário. Ou seja, no sentido dos ponteiros do relógio.

A amplitude do Azimute varia de 0º a 360º.





Azimute magnético

norte magnético e norte geográfico - azimute magnético

Teremos um azimute magnético quando o meridiano considerado é determinado através de bússola, instrumento este que possibilita a obtenção da linha que une os polos magnéticos da terra.

O azimute magnético varia de lugar para lugar e no mesmo lugar, conforme a época do ano.



Norte geográfico e magnético – Azimute Verdadeiro

azimute verdadeiro

Teremos um azimute verdadeiro quando o meridiano considerado é determinado por processos astronômicos. Processos estes que fornecem a linha que une os polos verdadeiros da terra.



Azimute Recíproco

azimute recíproco

Além do azimute verdadeiro e do azimute magnético, também temos o azimute reciproco.

No caso, o azimute reciproco (também conhecido como contra azimute) é o azimute relativo ao sentido contrário de um mesmo alinhamento. Isto é, parte-se de uma mesma origem, mas conta-se no sentido contrário aos ponteiros do relógio.

Vídeo a respeito do assunto.





Norte geográfico e magnético – O que é a declinação magnética

norte magnético e norte geográfico - declinação magnética

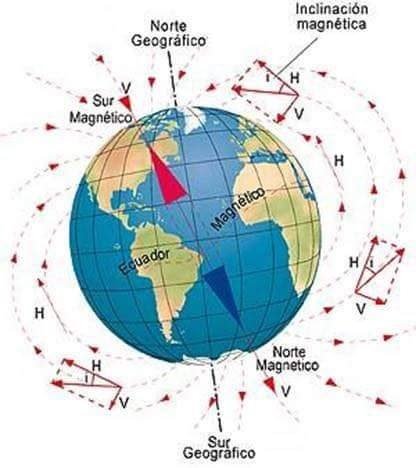

A declinação magnética é o ângulo formado entre norte verdadeiro e o norte magnético. Esta variação se deve a existência do magnetismo terrestre.

A declinação magnética será leste, quando o norte magnético está a leste do norte verdadeiro e oeste, quando o norte magnético está a oeste do norte verdadeiro.



Determinação da declinação magnética

determinação da declinação magnética A declinação magnética é determinada em graus, sendo a diferença entre o norte magnético e norte geográfico. Diferença esta que é determinado pelo eixo de rotação do planeta.

Existem várias calculadoras online que possibilitam o cálculo da declinação magnética para qualquer lugar do planeta.

Uma das mais famosas e confiáveis é a calculadora do site NOAA (national Oceanic and Atmospheric Administration). A mesma pode ser acessada neste link.



Norte geográfico e magnético – A declinação magnética varia

calculdora declinação magnética

O polo magnético da terra varia de maneira mais ou menos constante. Isso faz com que a declinação magnética também varie em função do tempo e da posição geográfica.

Existem vários tutoriais na internet ensinando como calcular esta variação, existindo também sites que fazem este cálculo.

Como exemplo de site que calcula a declinação magnética temos o NOAA.

Para acessar a calculadora do mesmo é só clicar neste link.

Vídeo a respeito do assunto.



É isso por este artigo. Gratidão por você ter lido o mesmo. 🙏
