CBERS 4a: Baixar Imagens?

Publicado por Adenilson Giovanini em 2021-11-152021-11-15

CBERS 4a, você acabou de colocar suas 2 mãos em um artigo definitivo a respeito deste fabuloso satélite.

Com a leitura do mesmo você aprenderá:

• O que é o programa CBERS;
• Qual a história do mesmo;
• Quais as aplicações das imagens CBERS;
• Quais os satélites lançados;
• CBERS 4a, quais os dados técnicos e a data de lançamento do mesmo;
• Quais as aplicações deste satélite;
• Qual a vida útil do mesmo e;
• Como baixar imagens CBERS 4a.

Prossiga a leitura com máxima atenção.

CBERS 4a – O que é o programa CBERS

Antes de mergulharmos de cabeça no satélite CBERS 4a, suas características e aplicações, vamos conhecer melhor o programa CBERS.

No caso, o satélite CBERS (China-Brazil Earth-Resources Satellite – Satélite Sino-Brasileiro de Recursos Terrestres), é um programa de cooperação tecnológica entre China e Brasil para a produção de uma série satélites de observação da Terra.

História do programa CBERS

Até a década de 1980, as únicas imagens orbitais utilizadas pelo Brasil eram as fornecidas por outros países. Ou seja, o Brasil era dependente de outros Países.

Buscando mudar esta situação, o Brasil criou o programa de satélites da Missão Espacial Completa Brasileira (MECB). Porém, o problema era que o Brasil não possuía conhecimentos no que se refere a construção de satélites e de foguetes.

Ou seja, era necessário fazer parceria com um país que dominasse esta tecnologia.

Foi então que o Brasil encontrou na China um forte aliado.

Isso porque enquanto o Brasil já possuía familiaridade com a alta tecnologia e um parque industrial mais moderno, a China possuía experiência tanto na construção de satélites, quanto na construção de foguetes lançadores.

Com isso, no dia 6 de julho de 1988, foi assinado um acordo de parceria envolvendo o INPE (Instituto Nacional de Pesquisas Espaciais) e a CAST (China Academy of Space Technology) para o desenvolvimento de um programa de construção de dois satélites avançados de sensoriamento remoto, denominado Programa CBERS (China-Brazil Earth Resources Satellite).

O investimento realizado foi superior a US$ 300 milhões, com responsabilidades divididas (30% brasileiro e 70% chinês), com a intenção de implementar um sistema completo de sensoriamento remoto de nível internacional.

Antes da assinatura desse acordo, a China já trabalhava num programa de satélites de sensoriamento remoto, conhecido como Ziyuan ou simplesmente ZY, significando “recurso” em chinês.

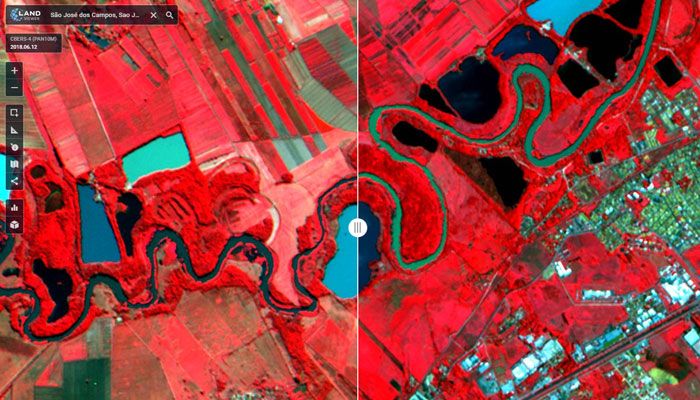

Aplicações das imagens CBERS

Fonte da imagem: http://www.cbers.inpe.br/noticias/noticia.php?Cod_Noticia=5003

As imagens CBERS são utilizadas no Brasil por empresas privadas e instituições como Ibama, Incra, Petrobras, Aneel, Embrapa e secretarias de Fazenda e Meio Ambiente.

Desde 2001 foi estabelecida uma política de distribuição gratuita das imagens para todos os usuários brasileiros, sendo que desde então mais de 15.000 usuários de mais de 1.500 instituições cadastrados como usuários ativos do satélite CBERS.

Mais de 300.000 imagens desta série de satélites já foram distribuídas, à razão aproximada de 250 por dia entre órgãos públicos, universidades, instituições, centros de pesquisa e ONGs.

Satélite CBERS 4a – Quais são os satélites de primeira geração

Os satélites de primeira geração (satélites CBERS-1, 2 e 2B) foram lançados entre 1999 e 2007, tendo a icônica forma de um paralelepípedo de 1,8 m x 2,0 m x 2,2 m, com um painel solar de 6,3 m de comprimento, fixado em uma das suas faces.

Os mesmos possuíam uma fonte de alimentação de 1.100 Watts armazenados em duas baterias de Níquel-Cádmio de 30 A-h.

A massa dos mesmos era de 1.450 kg, sendo que eles eram estabilizados nos três eixos por 16 pequenos motores de 1 Newton e mais 2 motores de 20 Newtons, movidos a hidrazina.

Cada um destes 3 satélites teve uma vida útil estimada de dois anos.

Satélite CBERS 1, 2 e 3

Os satélites CBERS-1 e 2 são idênticos em sua constituição técnica, missão no espaço e em suas cargas úteis, sendo que além de atender às necessidades dos dois Países, visam permitir o ingresso de ambos no emergente mercado de imagens de satélite.

Mercado este até então dominado pelos países que integram o bloco das nações desenvolvidas.

Com a proximidade do fim da vida útil do satélite CBERS-2, em 2004 foi decidida a construção do satélite CBERS 2B, o qual foi lançado em 2007.

O mesmo mesmo operou até o começo de 2010.

Já o satélite CBERS 3 não obteve sucesso em seu lançamento.

Satélite CBERS 4

O satélite CBERS 4 foi lançado no dia 7 de dezembro de 2014 por um foguete Longa Marcha 4B a partir da base espacial de Taiyuan.

Apesar da vida útil do mesmo ter sido estimada em 3 anos, na data de produção deste artigo, o mesmo continua operacional e funcionando normalmente.

Bandas do satélite CBERS 4

• Falsa Cor: RGB 4/3/2;
• Cores naturais: RGB 3/4/2.

Satélite CBERS 4A

O satélite CBERS 04A foi lançado no dia 20/12/2019, à 00:22 (horário de Brasília) pelo foguete Longa Marcha 4B, a partir da base de lançamento de Taiyuan, na China, a 500 km de Pequim.

O satélite CBERS 04A é o sexto satélite desenvolvido em parceria com a China. O mesmo é fruto de um acordo de cooperação tecnológica firmado entre os dois países em 1988.

Brasil e a China dividiram os investimentos na proporção de 50%.

Já o desenvolvimento dos satélites do programa CBERS ficou sob a responsabilidade do Instituto Nacional de Pesquisas Espaciais (INPE), pelo Brasil, e da Academia Chinesa de Tecnologia Espacial (CAST), pela China.

Configurações do satélite CBERS 04A

O satélite CBERS 04A possui a bordo duas câmeras brasileiras (MUX e WFI) e uma chinesa (WPM).

A MUX gera imagens de 16 metros de resolução, com revisitas a cada 31 dias.

A WFI possui resolução de 55 metros, com revisitas a cada 5 dias, enquanto a WPM, conta com resolução de 2 metros em modo pancromático e de 8 metros em RGB (Red-Green-Blue, multiespectral).

Por ter uma altitude de órbita mais baixa em relação ao satélite CBERS-4, as imagens geradas pelo satélite CBERS 04A possuem melhor resolução espacial.

Assim, como os dados dos demais satélites do programa, os dados são disponibilizados gratuitamente a partir do catálogo online do INPE.

Seguem informações oriundas da página oficial do INPE a respeito das câmeras e suas características.

Câmera Multiespectral (MUX)

A câmera MUX a ser utilizada no CBERS 04A é a mesma usada nos Satélites CBERS 3&4, que apresenta as seguintes características:

Fonte do quadro: INPE

Características complementares da Câmera Multiespectral (MUX):

• Distância focal efetiva: 505,8 mm;
• Abertura relativa: 4,5;
• Campo de visada: ±4,4º;
• Período de amostragem da linha: 2,972 ms;
• Distorção global da imagem: < 0,1%;
• MTF (frequência de Nyquist);
• 0,23 para as bandas 05, 06 e 07;
• 0,18 para a banda 08;
• Fatores de ganho: 1; 1,59; 2,53 e 4 e;
• Sensibilidade à polarização: < 7%.

Embora a câmera MUX a ser usada no CBERS 04A seja a mesma dos satélites CBERS-3&4, a sua resolução passou a ser de 16m no nadir devido a redução da altitude de operação do CBERS 04A.

CBERS 4 CBERS 4A – Câmera de Campo Largo (WFI)

Assim como a câmera MUX, a câmera WFI a ser utilizada no CBERS 04A é a mesma usada nos Satélites CBERS 3&4, apresentando as seguintes características:

Características complementares da Câmera de Campo Largo (WFI):

• Distância focal efetiva: 149,85 mm;
• Abertura relativa: 5,9;
• Campo de visada: ±28,63º;
• Período de amostragem da linha: 9,51 ms;
• Distorção global da imagem: < 3%;
• MTF (frequência de Nyquist): (0,23 para as bandas 13, 14 e 15 e 0,18 para a banda 16);
• Fatores de ganho: 1; 1,59; 2,53 e 4;
• Sensibilidade à polarização: <7%.

Embora a câmera WFI a ser usada no CBERS 04A seja a mesma dos satélites CBERS-3&4, a sua resolução passou a ser de 55m no nadir devido a redução da altitude do CBERS 04A.

A câmera WFI traz como principal característica sua capacidade de realizar revisitas em um curto período de tempo (até 5 dias), permitindo assim que atividades como monitoramento e vigilância sejam bem executadas. A câmera WFI possui verdadeiro caráter multiespectral e sua resolução passou para 55 metros no nadir, devido a redução da altitude de operação do satélite, sem perder a capacidade de rápida revisita, pois manteve um grande campo de visada.

Câmera Multiespectral e Pancromática de Ampla Varredura (WPM)

A câmera WPM é a principal carga útil do CBERS 04A e será de fabricação chinesa. Seu objetivo é fornecer imagens com resolução panorâmica de 2m e resolução multiespectral de 8m simultaneamente na órbita do satélite. Suas principais características são:.

Sumário das características das Câmeras do CBERS 04A

Satélite CBERS 4a – Aplicações do satélite CBERS

A família de satélites de sensoriamento remoto CBERS trouxe significativos avanços científicos ao Brasil.

Suas imagens são usadas para aplicações diversas como, por exemplo:

• Controle do desmatamento e queimadas na Amazônia Legal;
• Monitoramento de recursos hídricos;
• Mapeamento de áreas agrícolas;
• Mapeamento do crescimento urbano e da ocupação do solo.

Além de ser fundamental para grandes projetos nacionais estratégicos, como o SIVAM e a ocupação de espaço definitivo em diversos programas ambientais.

Como baixar imagens CBERS 4A

As imagens CBERS 4A podem ser baixadas a partir do site do INPE, neste link. Uma vez que acesse o link, você será redirecionado para o site do INPE.

Para a escolha das imagens CBERS 4A que você deseja baixar, o primeiro passo é a escolha do sensor de interesse. No caso, MUX, WFI ou WPM.

Uma vez que tenha escolhido o sensor, o próximo passo é acessar a guia consulta, escolher a região de interesse e os demais parâmetros das cenas.

Após escolher as cenas, ao clicar no botão “filtrar”, você será redirecionado para a página com os resultados.

Feito isso, é só adicionar a imagem ao carrinho e baixar a mesma. Lembrando que para baixar a imagem, você precisa estar cadastrado e logado no sistema do INPE.

Vídeo mostrando como baixar imagens CBERS 04A:

Aprenda mais sobre sensoriamento remoto e sistemas SAR

Aqui no blog eu possuo diversos outros artigos a respeito da utilização do sensoriamento remoto. Separei alguns deles para você.

> Radar Interferométrico: o que é e como funciona…

> PALSAR: Conheça este fabuloso radar de observação da terra…

> TerraSAR: Características e aplicações…

> Sistemas SAR: o que são e como funcionam…

> Planet: a maior e mais poderosa constelação de satélites de alta resolução existente…

> Wordview: tudo que você precisa saber a respeito…

É isso por este artigo. Lembrando que eu também possuo uma série de cursos práticos e de livros.

Se você quer MERGULHAR FUNDO e aprender a prestar serviços com grande velocidade e com segurança, acesse este link e conheça os mesmos.

Entre eles, o Curso de Confecção de Plantas Topográficas. Um curso prático com o qual você vai aprender a produzir as 15 diferentes plantas produzidas em um escritório de topografia.

Clique neste link e conheça melhor o mesmo.

Gratidão por você ter lido o artigo. 🙏
