Curvas de Nível?

Publicado por Adenilson Giovanini em 2019-12-022019-12-02

As curvas de nível ou isoípsas nada mais são do que linhas que unem pontos de mesma altitude.

As mesmas servem de base para a produção de mapas e plantas topográficas, sendo que o grande objetivo da produção de plantas e mapas com curvas de nível é a obtenção de dados tridimensionais da área de interesse.

Ou seja, dados referentes ao relevo de determinada área de interesse.

Representação das curvas de nível

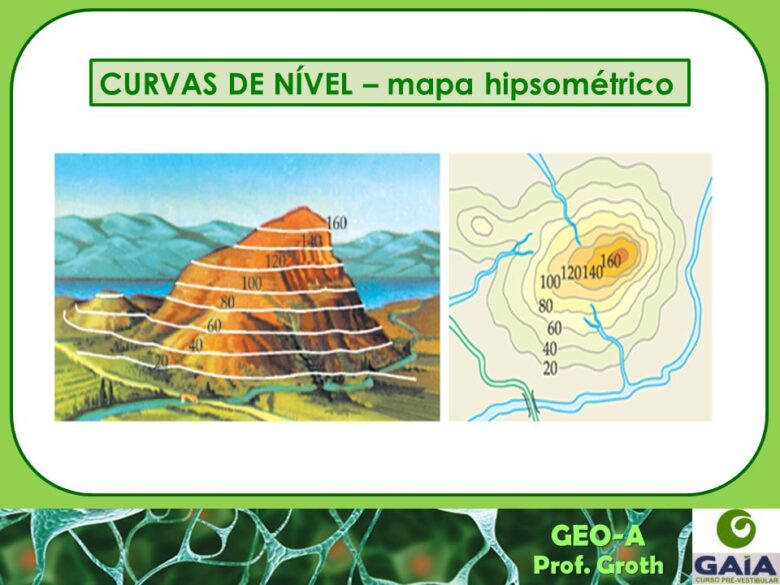

Na imagem abaixo você pode ver o processo de representação do relevo através da utilização de curvas de nível.

Prof. Groth. GEO-A.

Perceba que toda curva de nível é um polígono, ou seja é fechada.

Além disso, que a utilização desta técnica consiste na utilização de linhas que unem pontos de mesma altitude.

Desta maneira, áreas mais montanhosas terão mais curvas de nível do que áreas menos montanhosas.

representação do relevo artravés de curvas de nível Além disso, a utilização de curvas de nível é recomendada para a representação de locais de escala pequena, ou seja, áreas pequenas. Isso porque é possível um maior adensamento das mesmas.

Perceba que a utilização das mesmas em mapas de escala grande obriga a utilização de cotas maiores entre as mesmas, o que dependendo da aplicação inviabiliza a utilização do mapa em processos de tomada de decisão.

Que profissionais que utilizam mapas com curvas de nível

utilização de curvas de nível em obra

A produção de mapas com curvas de nível é necessária principalmente em projetos arquitetônicos.

Isso porque os engenheiros e arquitetos precisam de informações detalhadas da topografia do terreno para melhor adequarem seus projetos.

Desta maneira, os mesmos, tendo como base o mapa de curva de nível, planejam o local correto para a construção das diferentes estruturas artificiais. Também utilizam os dados referentes as curvas de nível para o cálculo dos volumes de corte e aterro.

Qual o procedimento para obtenção de dados para produção de mapas com curvas de nível

levantamento topográfico com estação total

A produção de mapas com curvas de níveis necessita do levantamento planialtimétrico cadastral do terreno.

No caso, cadastral significa com um grande adensamento de dados. Isso porque ao fazer a obtenção de dados, o profissional precisa mapear tantos dados quantos forem necessários para a correta representação do terreno.

Perceba que a produção de plantas e mapas com curvas de nível nada mais é do que um processo de abstração matemática do terreno, no qual um agrimensor precisa obter tantos dados quantos forem necessários.

Entre os equipamentos que podem serem utilizados para a obtenção dos dados necessários estão:

Lembrando que a viabilidade da utilização de drones dependerá da existência ou não de mato no local. Isso porque se o local possui vegetação densa, não será possível a utilização de drones.

Que softwares que produzem curvas de nível

mapa com curvas de nível

Após os dados serem obtidos, precisam serem levados para um software que fará o correto tratamento dos mesmos e a produção das curvas de nível através da interpolação dos dados.

Na realidade, normalmente os dados precisam passar por mais de um software.

Por exemplo, dados obtidos com receptores GNSS precisam primeiramente serem processados e ajustados, para somente depois serem migrados para um software de Topografia ou Geoprocessamento, no qual as curvas de nível serão interpoladas.

Quanto a softwares que fazem a interpolação dos dados, temos vários no mercado.

Entre eles:

Enfim, existem diversas soluções no mercado.

Espero que o artigo tenha sido útil e relevante para você.

Vídeo a respeito do assunto.
